Подключение станка к локальной сети

Подключение станка к локальной сети достаточно тривиальная задача. Данная инструкция описывает по шагам все действия по настройке станка, необходимые для подключению его к удаленному серверу. В качестве примера взято подключение стойки ЧПУ Fanuc 0i-MD к серверу FTP в одноранговой сети.

Для начала необходимо убедиться в наличии и настроить сетевую карту станка

• Нажать кнопку «System»
• Используя подэкранную кнопку «+» пролистать до появления кнопок «EMBED» и «PCMCIA»
• Нажать подэкранную кнопку «EMBED»

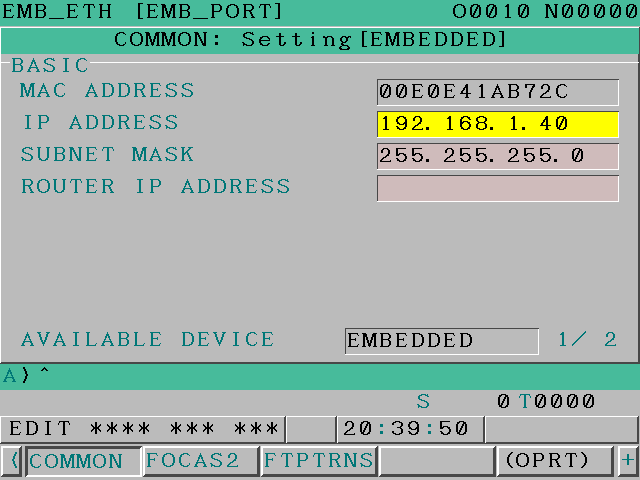

• Появится меню настройки встроенной сетевой карты
• Необходимо убедиться, что поле «MAC ADDRESS» не пусто. Это свидетельствует о том, что карта установлена и функционирует
• Заполните поля «IP ADDRESS» и «SUBNET MASK» в соответствии с настройками своей локальной сети

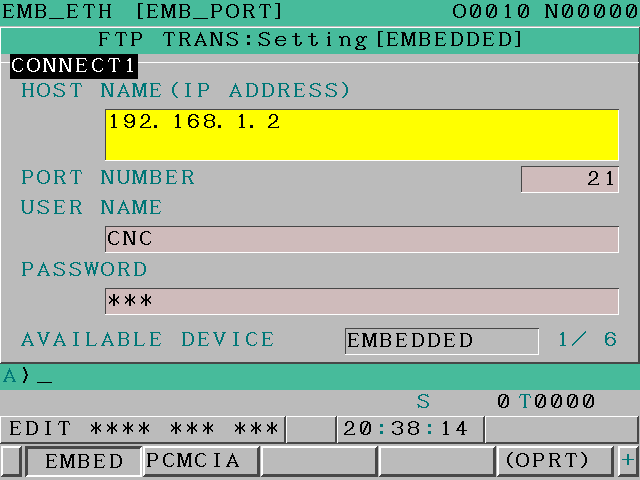

Далее производится настройка подключения к серверу FTP: В меню настройки сетевой карты нажмите подэкранную кнопку «FTPTRNS». В этом меню задаются параметры FTP серверов (от 1 до 3 шт.): «HOST NAME» - адрес сервера, «PORT NUMBER» - порт FTP, «USER NAME» - имя пользователя, «PASSWORD» - пароль, «LOGIN FOLDER» - папка на сервере, к которой будет подключаться станок

Все изменения в настройках начнут действовать после нажатия подэкранной кнопки «RESTART». После этого станок готов к работе с новым источником программ

Для оператора Работа станка с FTP сервером не отличается от работы с flash-картой:
В режиме «EDIT» переключиться на просмотр файлов («PROGRAMM DIRECTORY»)
Последовательно нажать подэкранные кнопки «OPRT», «+», «DEVICE» и «EMB ETH»

Для работы в режиме DNC через сеть, а также при необходимости прямого вывода данных, задайте 9 канал ввода/вывода («I/O CHANNEL») в меню «SETTING»
