Шпиндель стандарта BBT

Шпиндели фрезерных станков могут быть изготовлены в соответствии с различными стандартами. Одним из самых распространненных является стандарт BT (JIS B6339). Он представляет собой конус с соотношением 7:24 и кольца определенного размера для захвата оправки магазином станка.
Для того, чтобы увеличить жесткость и точность соединения BT, несколько лет назад в Японии был разработан стандарт BBT.

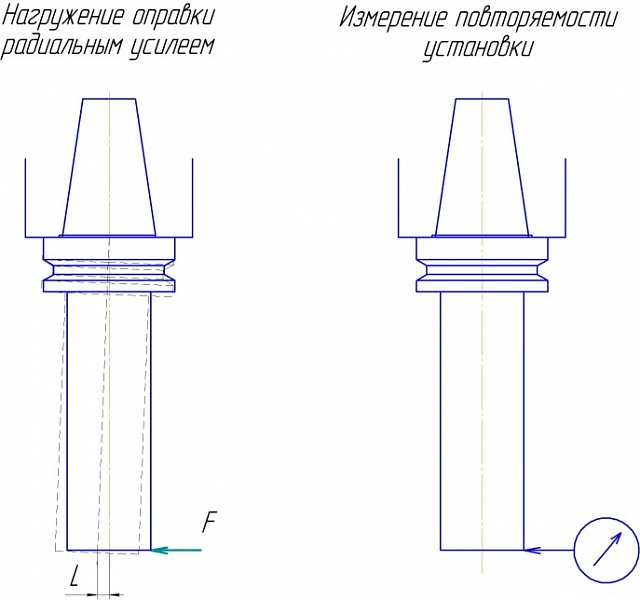

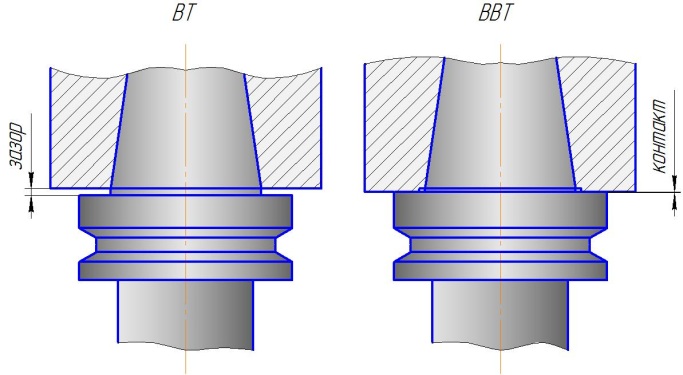

В соответствии с BT, оправка контактирует со шпинделем только по конусу. Шпиндель и оправка BBT немного длиннее и контактируют по конусу и торцу. В результате, радиальное отклонение оправки длиной 70мм для BBT при нагрузке 400кг в 6 раза меньше, чем у стандартного исполнения - 100мкм против 600мкм. Т.е., оправка и шпиндель усовершенствованного стандарта имеют в несколько раз более высокую жесткость и могут быть более эффективно использованы при тяжелой обработке (резание труднообрабатываемых материалов, обработка на удар).

Кроме того, повторяемость установки оправки в шпиндель улучшается в 3 раза – 2мкм против 6мкм у обычного стандарта. Таким образом, нет необходимости в подналадке инструмента перед совершением высокоточных операций.
Все вертикально-фрезерные станки Leadwell модернизированной серии - V-22i, 32i, 42i имеют в стандартной комплектации шпиндель стандарта BBT. При рядовых операциях, пользователь может использовать стандартные оправки BT, без контакта по торцу. Но, в ответственных случаях, рекомендуется применять оправки BBT, которые дают заметный прирост эксплуатационных характеристик системы станок-инструмент.
