Стандарт крепления инструмента BMT

Токарно-фрезерные станки, изготавливаемые многими производителями, оснащаются револьверными головками с креплением инструмента по стандарту VDI. Он представляет собой цилиндрический хвостовик с рейкой для затягивания оправки. Этот стандарт давно стал привычным и имеет ряд неоспоримых преимуществ. Самым главным из которых является короткое время установки/снятия оправки.

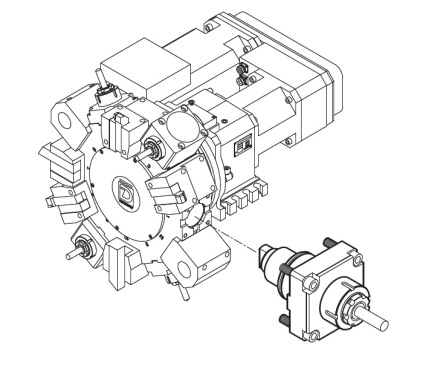

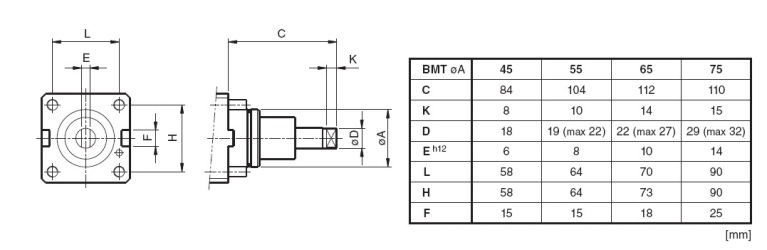

Относительно недавно, крупные производители, в том числе компания Leadwell, стали устанавливать на свои станки револьверные головки с альтернативным креплением – BMT. В соответствии с этим стандартом, оправка базируется на круглый хвостовик большего, чем у VDI, диаметра (например: на д65, вместо д40) и 2 призматические шпонки. Закрепление осуществляется 4мя болтами.

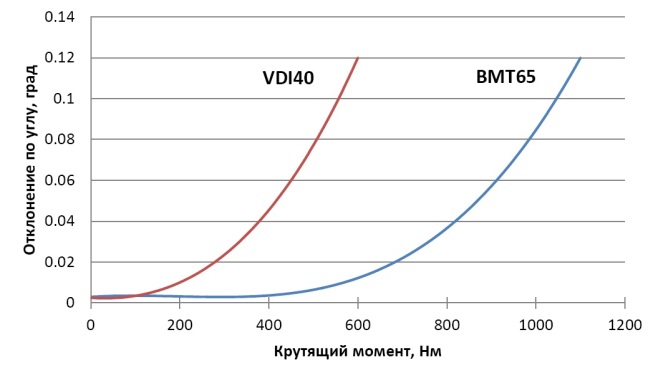

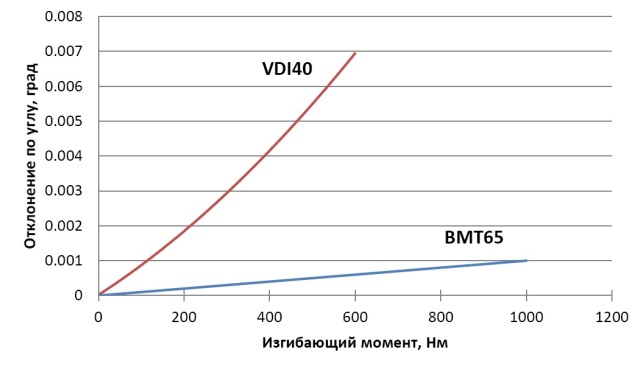

Результаты сравнительных испытаний на жесткость соединений показали преимущество BMT над VDI. При приложении крутящего момента к оправке, предельное значение нагрузки для BMT примерно в 2 раза выше. При приложении изгибающей нагрузки, смещение фланца BMT в 7 раз меньше. По точности позиционирования по углу BMT точнее в 8 раз.

При необходимости выбрать станок для тяжелой обработки, обработки поковок и отливок, работе на удар, имеет смысл обратить внимание на токарные станки Leadwell серии LTC. Все они могут оснащаться револьверными головками по стандарту BMT, обеспечивающим более высокие эксплуатационные характеристики по сравнению с другими типами.
