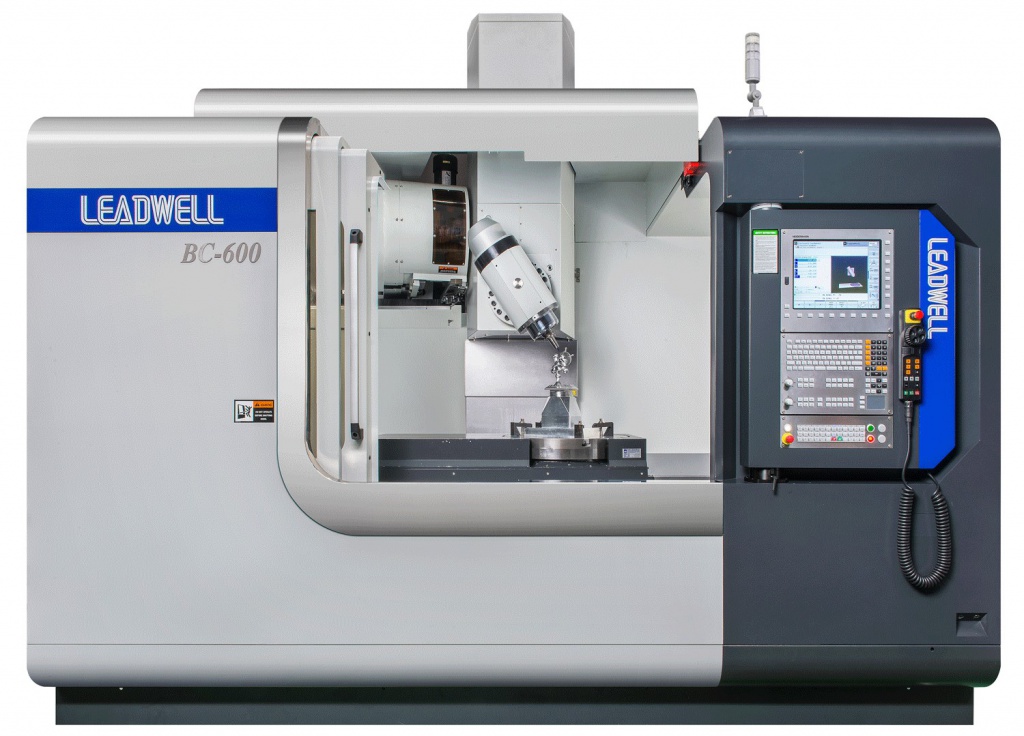

Компания Leadwell представила в 2015 году новую модель 5 координатного фрезерного станка BC-600. Данная модель фрезерного станка предназначена для обработки как корпусных деталей, так и деталей со сложными криволинейными поверхностями типа штампов и прессформ.

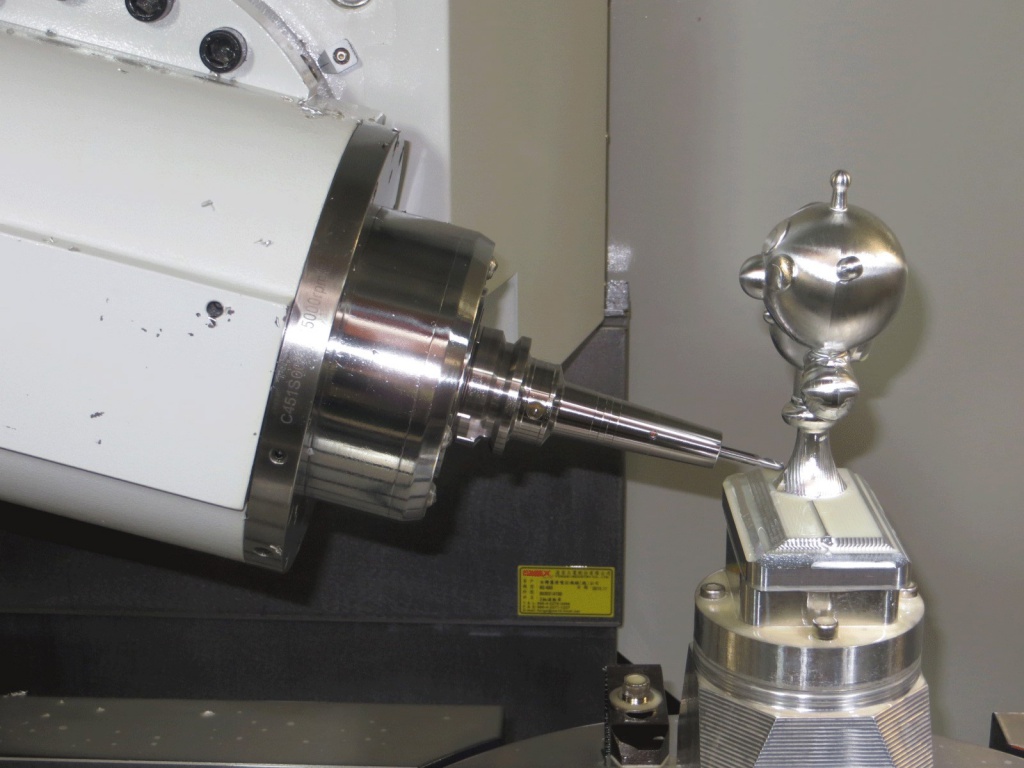

Принцип работы данной модели: одна поворотная ось станка – поворот шпинделя вокруг оси Y; вторая поворотная ось – вращение планшайбы диаметром 600мм в плоскости стола вокруг оси Z. Таким образом, достигаются сразу 2 цели: расширяются технологические возможности оборудования по обработке сложных форм и тяжелых деталей и, одновременно, сохраняется достаточная жесткость шпиндельного узла.
DC-600 комплектуется системой ЧПУ Heidenhain iTNC530, обеспечивающей высокую точность и отличную динамику, и, шпинделем с частотой вращения 15000 об/мин и мощностью двигателя 18,5кВт. Возможно оснащение измерительными системами Renishaw для определения длины и диаметра инструмента, его износа или поломки; положения и размеров заготовки; точного определения положения осей станка.
Основные характеристики станка
Для справки:
В большинстве фрезерных станков с ЧПУ предусмотрено движение по трем осям (из стороны в сторону, вверх и вниз, вперед и назад). Благодаря добавлению двух осей движения, обеспечивающих наклон и вращение, обрабатываемая деталь легко меняет свое положение. Дополнительные оси позволяют уменьшить количество настроек, тем самым сокращая продолжительность процесса обработки.
Принцип работы данной модели: одна поворотная ось станка – поворот шпинделя вокруг оси Y; вторая поворотная ось – вращение планшайбы диаметром 600мм в плоскости стола вокруг оси Z. Таким образом, достигаются сразу 2 цели: расширяются технологические возможности оборудования по обработке сложных форм и тяжелых деталей и, одновременно, сохраняется достаточная жесткость шпиндельного узла.
DC-600 комплектуется системой ЧПУ Heidenhain iTNC530, обеспечивающей высокую точность и отличную динамику, и, шпинделем с частотой вращения 15000 об/мин и мощностью двигателя 18,5кВт. Возможно оснащение измерительными системами Renishaw для определения длины и диаметра инструмента, его износа или поломки; положения и размеров заготовки; точного определения положения осей станка.
Основные характеристики станка
| ход по осям X, Y,Z | 1100*610*610(790) |
| стол | 1280*610 |
| поворотный стол | д 600 мм |
| max нагрузка на стол (пов/прод) | 400/1400 кг |
| частота вращения шпинделя | 15000 об/мин |
| мощность привода шпинделя | 18,5 кВт |
| конус шпинделя |
ВТ 40 |
Для справки:
В большинстве фрезерных станков с ЧПУ предусмотрено движение по трем осям (из стороны в сторону, вверх и вниз, вперед и назад). Благодаря добавлению двух осей движения, обеспечивающих наклон и вращение, обрабатываемая деталь легко меняет свое положение. Дополнительные оси позволяют уменьшить количество настроек, тем самым сокращая продолжительность процесса обработки.
