Консольный станок серии SH

Консольный станок серии SH

Консольные ленточнопильные полуавтоматические станки с поворотом пильной рамы от 0 до 60 град

Спецификация
Особенности
Опции
Документация

модель станка	макс. диаметр/ширина заготовки (0 град.) мм	макс. диаметр/ширина заготовки (45 град.) мм	макс. диаметр/ширина заготовки (60 град) мм	размер полотна мм	мощность двигателя пилы кВт
SH-460M	250/460	230/230	110/110	3505x27x0,9	1,5
SH-500M	330/500	290/280	220/200	4150x27x0,9	2,25
SH-600DM	330/600	330/400	300/300	4880x34x1,1	3,75
SH-650M	420/650	400/400	250/250	5300x34x1,1	3,75

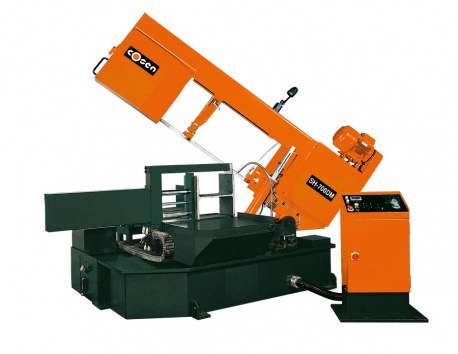

SH-700DM	450/700	450/520	300/300	5800x41x1,3	5,6

Комплектация базового станка:

базовые конструкции станка из конструкционной стали, основание с системами подачи СОЖ и гидравлики;
основание рамы с возможностью поворота от 0 до 60 градусов (для моделей SH-600DM и SH-700DM поворот рамы в обе стороны);
шкивы, тиски и кронштейны направляющих пильного полотна сделаны из чугуна;
направляющие режущего полотна с твердосплавными пластинами и боковыми подшипниками;
гидравлический цилиндр подъема-опускания рамы;
автоматическое поднятие рамы после отрезки;
механические тиски (на модели SH-460M)
гидравлические тиски;
ручное натяжение пильного полотна (на моделях SH-460M и SH-500M);
гидравлическое натяжение пильного полотна, манометр;
четырехступенчатая ременная передача (на моделях SH-460M и SH-500M);
электронный вариатор скорости вращения полотна (инвертор);
датчик высоты поднятия рамы;
система подачи СОЖ (бак, насос, магистрали);
механический упор;
щетка очистки полотна;
инструмент для обслуживания станка;
ленточнопильное полотно;
документация на русском языке.

Вертикальный прижим

Гидравлический стружкосборник

Рольганг 2м

Регулировка давления тисков

Вариатор бесступенчатого изменения скорости вращения пильного полотна (только для моделей SH-460M и SH-500M)

Каталог "Ленточнопильные станки"
Руководство по эксплуатации "Консольный ленточнопильный полуавтоматический станок Cosen SH-4030"
Руководство по эксплуатации "Консольный ленточнопильный полуавтоматический станок Cosen SH-500M"
