вертикальные станки для поперечного пиления
Вертикальный станок серии SVC
| модель станка | высота отрезаемой заготовки, мм | ширина отрезаемой заготовки, мм | скорость полотна, м/мин | размер полотна, мм | мощность двигателя пилы, кВт | длина станка,мм | ширина станка, мм | высота станка, мм |
| SVC-30120 | 300 | 1200 | 20-80 | 6650х41х1,3 | 5,6 | 4100 | 2000 | 2750 |
| SVC-40130 | 400 | 1300 | 20-80 | 6945х41х1,3 | 5,6 | 4600 | 3000 | 2900 |
| SVC-40160 | 400 | 1600 | 20-80 | 7675х41х1,3 | 5,6 | 5200 | 2150 | 3150 |
| SVC-50220 | 500 | 2200 | 20-80 | 9800х54х1,6 | 7,5 | 7100 | 2400 | 3800 |
| SVC-60160 | 600 | 1600 | 20-80 | 8300х54х1,6 | 7,5 | 5000 | 2150 | 3500 |
| SVC-60260 | 600 | 2600 | 20-80 | 9800х54х1,6 | 7,5 | 7500 | 2150 | 3600 |

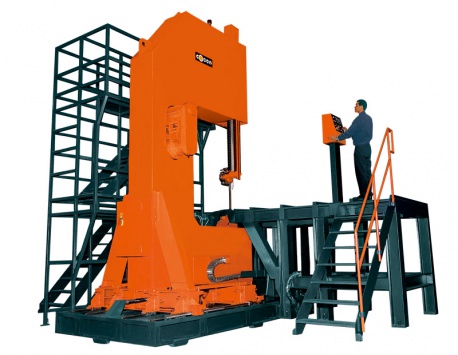

| SVC-170150H | 1700 | 1500 | 15-80 | 12150х80х1,6 | 1,5 | 4580 | 2200 | 6000 |
– Базовые элементы конструкции станка выполнены из конструкционной стали;
– Рабочий стол, тиски, шкивы и элементы пильной рамы выполнены из чугуна;
– Пильная рама перемещается по линейным направляющим при помощи ШВП;
– Привод перемещения рамы осуществляется сервомотором;
– Прецизионный червячный редуктор с высоким крутящим моментом;
– Скорость вращения пильного полотна регулируется инвертором;
– Индикация скорости пильного полотна на панели управления;
– Полноходовые передние и задние гидравлические тиски;
– Перехват и подача заготовки в станок осуществляется задними тисками;
– Гидроцилиндр перемещения задних тисков;
– Система подачи СОЖ;
– Щётка очистки пильного полотна;
– Гидравлическое перемещение направляющей пильного полотна;
– Направляющие режущего полотна: твердосплавные пластины и боковые подшипники;
– Гидравлическое натяжение пильного полотна;
– Датчик обрыва пильного полотна;
– Инструмент для обслуживания станка;
– Ленточнопильное полотно;
– Документация на русском языке
– Рабочий стол, тиски, шкивы и элементы пильной рамы выполнены из чугуна;
– Пильная рама перемещается по линейным направляющим при помощи ШВП;
– Привод перемещения рамы осуществляется сервомотором;
– Прецизионный червячный редуктор с высоким крутящим моментом;
– Скорость вращения пильного полотна регулируется инвертором;
– Индикация скорости пильного полотна на панели управления;
– Полноходовые передние и задние гидравлические тиски;
– Перехват и подача заготовки в станок осуществляется задними тисками;
– Гидроцилиндр перемещения задних тисков;
– Система подачи СОЖ;
– Щётка очистки пильного полотна;
– Гидравлическое перемещение направляющей пильного полотна;
– Направляющие режущего полотна: твердосплавные пластины и боковые подшипники;
– Гидравлическое натяжение пильного полотна;
– Датчик обрыва пильного полотна;
– Инструмент для обслуживания станка;
– Ленточнопильное полотно;
– Документация на русском языке

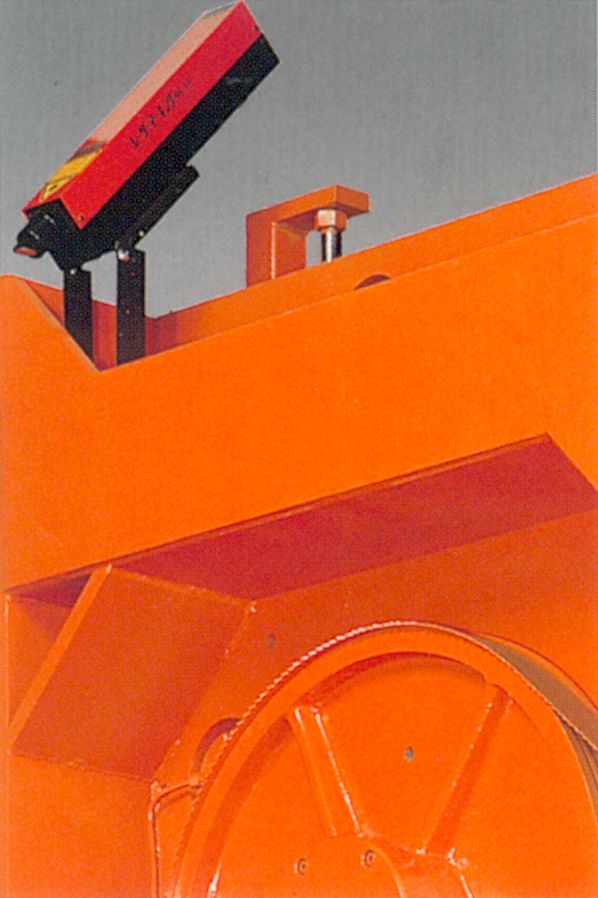

Лазерный указатель пропила

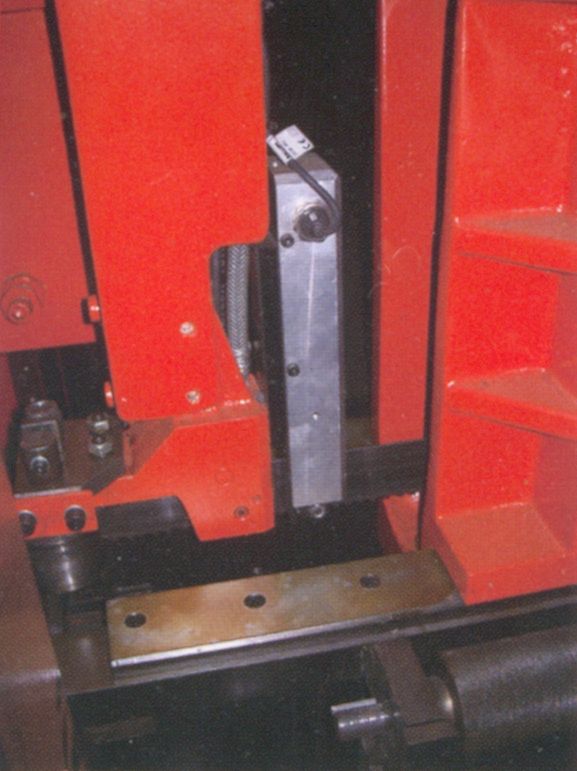

Датчик отклонения прямолинейности пропила
Гидравлический вертикальный прижим

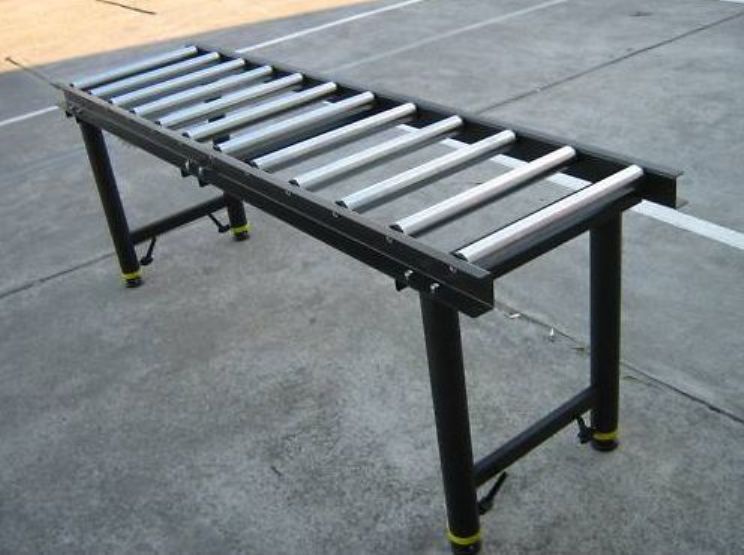

Рольганг 2 м.

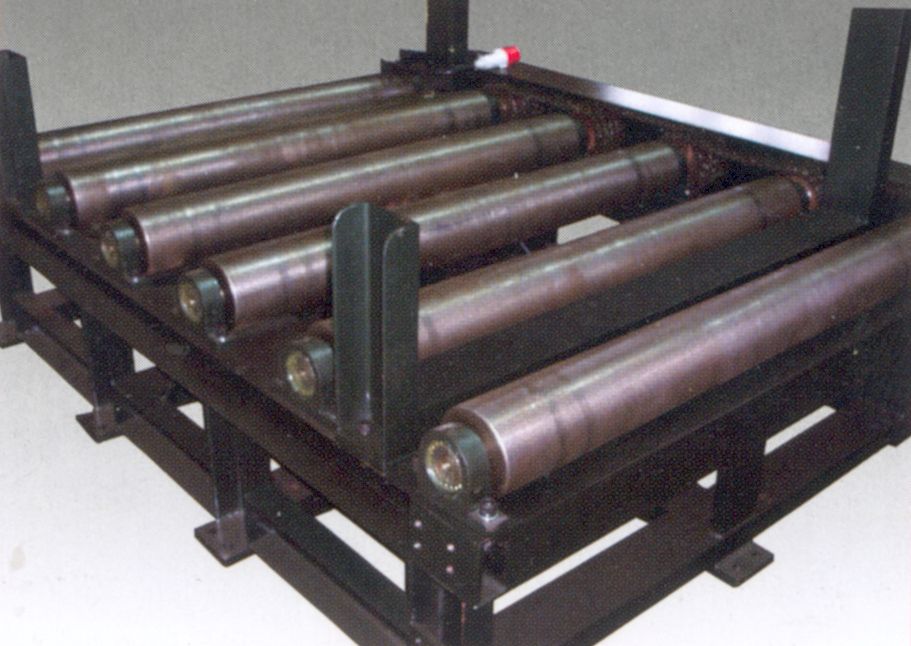

Рольганг с приводом 3 м.
