Контурные проекторы среднего / большого диапазона

Контурный проектор- оптическая система, выполняющая в лабораторном корпусе измерения и детальное рассмотрение препаратов под увеличением. Контурные проекторы среднего и большого диапазона представлены моделями ANTEUS, SIRIUS, ATLAS.
Модели Anteus и Sirius характеризуются рабочим столом, расположенным перед проекционным экраном. В модели Atlas стол размещен справа от экрана, что предоставляет оператору полностью свободный доступ к экрану. Эта эргономичная конфигурация удобна, когда контурный проектор используется совместно со сравнительными накладными графиками.

Спецификация
Особенности
Опции
Документация

Модель		ANTEUS-B	SIRIUS-B	ATLAS 600	ATLAS 760
Изделие		780-LM9/B	780-LM16/1	780-LM10/1	780-LM15/1
система проецирования	ось	горизонтальная	горизонтальная	горизонтальная	горизонтальная
экран транспортира с градусной сеткой для угловых измерений с цифровым дисплеем, разрешение 1'	мм	450	500	600	760
стандартный рабочий стол:
размеры*	мм	650 х 150	650 х 150	650 х 150	650 х 150
горизонтальное движение с приводом**	мм	300	300	300	300
вертикальное движение с приводом	мм	200	200	200	200
перемещение фокусировки	мм	+/- 25	+/- 25	+/- 25	+/- 25
винтовая линия, отсчет 1'		+/- 15 градусов	+/- 15 градусов	+/- 15 градусов	+/- 15 градусов
допускаемая масса	кг	150	150	150	150
увеличительная линза 5Х		опция	опция	опция	нет
унифицированный оптический конденсатор для увеличительной линзы 5Х		опция	опция	опция	нет
оптическая система, дающая прямое и не перевернутое изображение на экране		нет	нет	опция	нет
габаритные размеры (прибл):
ширина	мм	1100	1120	1650	1650
глубина	мм	1800	1790	2350	2350
высота	мм	1900	1930	2000	2000
масса нетто (прибл)	кг	490	490	800	850

* в специальной версии размер стола может быть представлен как 810 х 150 мм
** в специальной версии горизонтальное движение с приводом может иметь размер 710 мм.

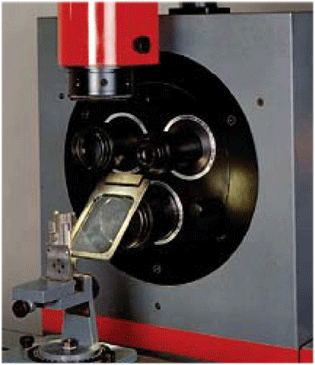

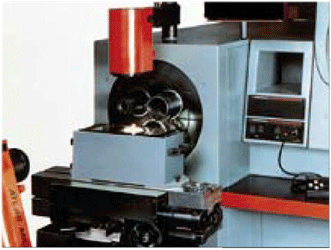

ATLAS 600	Эпипроекция (опция)	Вертикальная диапроекция

Стандартная комплектация контурных проекторов среднего / большого диапазона:

цельнометаллический корпус проектора со сдвижным затемняющим кожухом;
поворотный барабан держателя линз с тремя гнездами для линз;
поворотный кронштейн держателя лампы;
горизонтальная диапроекция с галогенной лампой с двойной интенсивностью свечения и вентилятором охлаждения лампы с электродвигателем;
автоматическое устройство защиты от перегрева;
автоматический стенд для ламп и цифрового дисплея модели МТ 1000-С;
электропитание - напряжение 220В, однофазное, 50Гц.

В зависимости от потребностей проекторы можно дополнить следующими опциями:

вертикальная диапроекция;
элипроекция с галогенной лампой, оптическим конденсатором и вентилятором охлаждения лампы с электродвигателем;
эпипроекция с двусторонней волоконной оптикой и вентилятором охлаждения лампы с электродвигателем;
перемещение фокусировки с приводом для стандартного и специального рабочего стола;
измерительная система для перемещения рабочего стола и экрана транспортира состоящая из линейных преобразователей и вращающегося кодирующего устройства, а также цифровых дисплеев / процессора данных;
ЧПУ для автоматических линейных перемещений стола, оснащенная приводными двигателями, ПК и программным обеспечением для управления движением вдоль осей;
оптический датчик (искатель краев) для блока цифровых дисплеев / процессора данных модели МТ 1000-С для автоматической коллимации на экране;
доступные увеличительные линзы 10-20-50-100 Х;
механическая делительная головка с бабкой для проверки инструмента.
