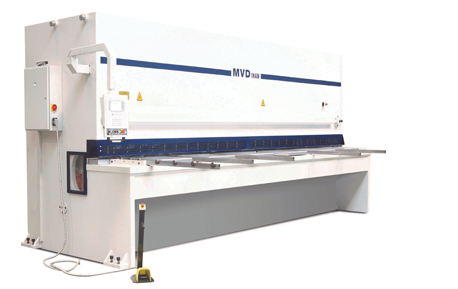

Гильотинные ножницы MVDINAN Серия iShears C

Гильотинные ножницы MVDINAN Серия iShears C

Система ЧПУ;
Простая и удобная в эксплуатации автоматическая система регулировки зазора между ножами;
Ножи изготовлены из высоколегированной стали. Автоматическая регулировка угла наклона ножей;
Счетчик резов.

Спецификация
Особенности
Опции
Документация

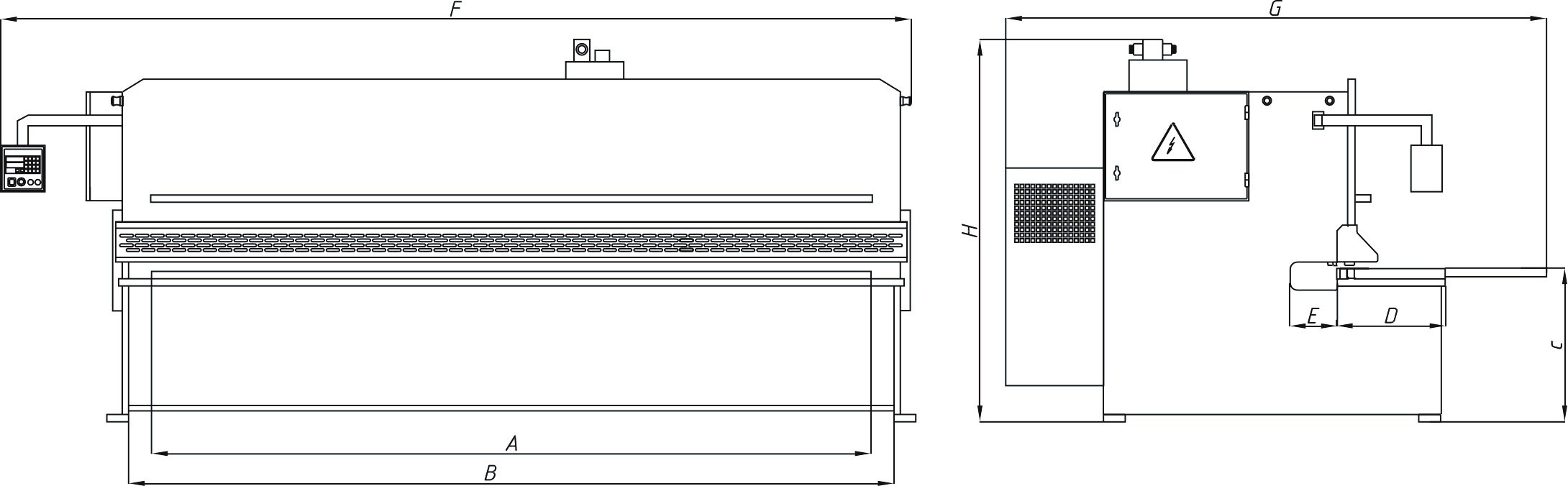

наименование	обозначение	ед. изм.	06-3000	08-3000	10-3000	13-3000	16-3000	20-3000
способность резания σ_В ≤ 450 Н/мм²		мм	6	8	10	13	16	20
способность резания σ_В ≤ 700 Н/мм²		мм	4	5	6	8	10	13
рабочая длина	А	мм	3000	3000	3000	3000	3000	3000
угол наклона ножей		град.	1,5/ 0,5-2	1,9/ 0,5-2,5	2/ 0,5-3	2,1/ 0,5-3	2,25/ 0,5-3	2,75/ 0,5-3
число ходов в минуту		шт	10-15	10-15	11-15	11-15	11-15	11-15
расстояние между колоннами	В	мм	3230	3230	3240	3240	3290	3290
горловина опор	Е	мм	-/250	250	250	250	200/250	150/250
величина хода заднего упора		мм	1000	1000	1000	1000	1000	1000

наименование	обозначение	ед. изм.	06-4000	08-4000	10-4000	13-4000	16-4000	20-4000
способность резания σ_В ≤ 450 Н/мм²		мм	6	8	10	13	16	20
способность резания σ_В ≤ 700 Н/мм²		мм	4	5	6	8	10	13
рабочая длина	А	мм	4000	4000	4000	4000	4000	4000
угол наклона ножей		град	1,5/ 0,5-3	1,5/ 0,5-3	1,5/ 0,5-3	0,5-3	2/ 0,5-3	2/ 0,5-3
число ходов в минуту		шт	10-14	9-13	9-13	9-13	8-12	8-12
расстояние между колоннами	В	мм	4230	4240	4240	4470	4375	4390
горловина опор	Е	мм	250	250	250	250	100/250	250
величина хода заднего упора		мм	1000	1000	1000	1000	1000	1000

Технические характеристики могут быть изменены без предварительного уведомления.

Стандартная комплектация:

система ЧПУ ESA (Италия);
автоматическая регулировка зазора проста и удобна в эксплуатации;
панель управления на поворотном кронштейне;
станина выполнена из высококачественной конструкционной стали;
автоматический задний упор, перемещение обеспечено шарико-винтовой парой вдоль жестких направляющих, величина хода - 1000 мм;
программируемое перемещение заднего упора, функция ретракции (отдачи) и отвода, точность позиционирования ± 0,1 мм;
шариковые опоры в столе - удобство подачи заготовки в зону резания и предотвращение царапин;
набор гидравлических прижимов - фиксация листа в процессе резания;
корпуса гидроцилиндров изготовлены путем механической обработки сплошной заготовки, которая впоследствии подвергается хонингованию;
поршни гидроцилиндров изготовлены из поковки, закалены, хромированы, подвергнуты точной шлифовке и полировке;
тонкая настройка зазора между ножами в столе станка;
2 рабочие скорости;
регулировка длины реза (величина хода ножевой балки) позволяет увеличить производительность станка при обработке относительно небольших заготовок;
оба ножа изготовлены из высоколегированной стали;
автоматическая регулировка угла наклона ножей;
нижний нож имеет 4 режущие кромки, верхний – 2;
гидравлика от ведущих производителей Германии - Hoerbiger или Rexroth;
электрооборудование и защитные компоненты от всемирно известных брендов - Telemechanique, Schneider. Электрошкаф с воздушным охлаждением;
в режиме непрерывных ходов управление станком осуществляется от мобильной стойки с педалями;
кронштейны передней поддержки листа со шкалой, Т-образным пазом и обратным упором, длина 1000 мм;
заднее и боковые ограждения рабочей зоны;
заднее ограждение - фотоэлектрический барьер (соответствие нормам СЕ);
подсветка рабочей зоны с проекцией линии резания;
кнопка аварийного останова;
индикатор уровня масла;
счетчик резов;
руководство по эксплуатации на русском языке;

Дополнительное оснащение:

автоматическая регулировка величины зазора от системы ЧПУ;
пневматическая поддержка листа за линией реза;
транспортир для резки под углом, фиксируется в Т-образный паз кронштейна передней поддержки листа;
откидываемое переднее ограждение рабочей зоны;
специальное исполнение горловины опор (500 мм);
фотоэлектрический барьер вместо переднего ограждения рабочей зоны;
кронштейны передней поддержки нестандартной длины;
рабочий инструмент;
системы ЧПУ;
система ЧПУ CybelecTouch6 (сенсорный экран) Швейцария;
система ЧПУ Delem DAC310 Голландия;
система ЧПУ ESA M25 Италия.

Особенности конструкции:

автоматический расчет и регулировка следующих параметров: угол наклона верхнего ножа, величина зазора, длина реза, положение заднего упора - в соответствии с выбранными оператором начальными данными - толщина листа и тип материала;
высокая точность и качество резания толстых листов на низкой рабочей скорости;
в стандартном исполнении рабочая длина гильотинных ножниц варьируется от 3 до 6 метров, а способность резания от 6 мм до 20 мм;
высокое качество резания достигается за счет минимального угла наклона ножей;
комплектация станка с автоматической системой регулировки зазора и величины хода, с управлением от ЧПУ;
жесткая, стальная конструкция станины и ножевой балки обеспечивают минимальные значения деформаций даже при максимальных нагружениях;
именно регулировка угла наклона ножа позволяет добиться высокого качества резания, а также значительно уменьшить скручивание и деформации листа небольшой и средней толщины;
защита от ошибок оператора значительно увеличивает срок службы ножей;
задний упор на шарико-винтовой паре и жестких направляющих, наличие которых гарантирует высокую точность и повторяемость позиционирования.
величина хода заднего упора - 1000 мм;
автоматический отвод заднего упора вверх после положения 1000 мм;

Каталог "Гидравлические гильотинные ножницы турецкой фирмы MVDINAN" *

* Спецификации и технические характеристики оборудования могут быть изменены производителем без предварительного уведомления.
