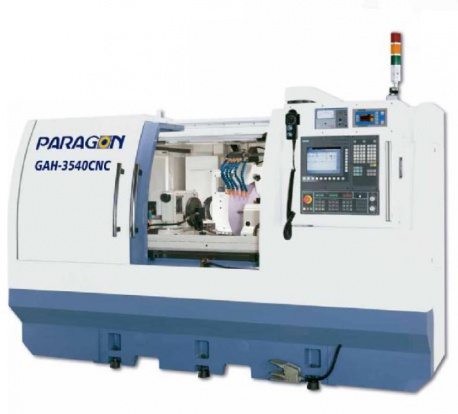

Станки предназначены для обработки наружных цилиндрических и конических, а также торцевых поверхностей шлифованием с осевой и радиальной подачей. При этом, можно отшлифовать наружную поверхность и торец одним движением. Максимальный диаметр обработки - 320мм.
| Модель | Максимальный диаметр обработки, мм | Расстояние между центрами, мм | Шлифовальный круг, мм | Характеристики шпинделя передней бабки, кВт/об/мин | Характеристики шлифовального шпинделя, кВт/об/мин |
|---|---|---|---|---|---|
| GA-2020CNC | 100 | 200 | 355*50*127 | 2,25/1200 | 2,25/1600 |
| GA-3515CNC | 320 | 150 | 510*80*204 | 2,25/1000 | 5,6/1600 |
| GA-3535CNC | 320 | 350 | 510*80*204 | 2,25/1000 | 5,6/1600 |
| GA-3570CNC | 320 | 700 | 510*80*204 | 2,25/1000 | 5,6/1600 |

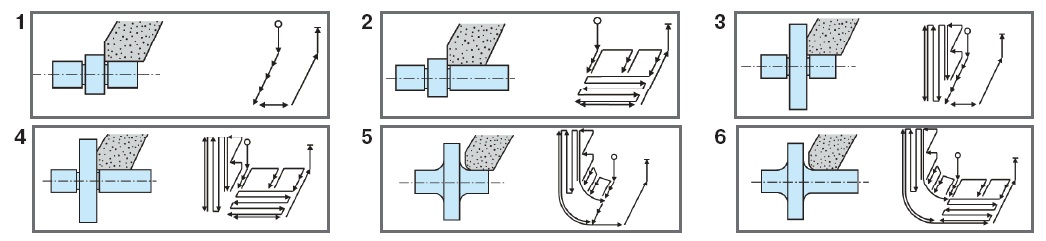

Схема 1 - съем всего припуска осуществляется врезанием, формирование поверхности заготовки определяется формой шлифовального круга
Схемы 2-6 - обрабатываемая поверхность, длина которой превышает соответствующую поверхность шлифовального круга, шлифуется сначала врезанием, тем самым снимается основной припуск, затем продольным шлифованием получают требуемые параметры поверхности.
|
Дополнительный шлифовальный круг |
|
Линейные датчики обратной связи |
|
Система вытягивания масляного тумана из рабочей зоны |
|
Система очистки СОЖ с гидроциклоном |
|
Система фильтрации СОЖ с бумажным фильтром |
|
Магнитный сепаратор СОЖ |
|
Контактный датчик для привязки к детали |
|
Датчик приближения |
|
Держатель правильного инструмента Может устанавливаться на столе и задней бабке. Может иметь регулируемое выдвижение алмазного карандаша. |
|
Двухопорный люнет |
|
Трехопорный люнет |
|
Поводок |
|
Акустический датчик Позволяет избежать столкновения круга с частями станка, определить начало его разрушения |
|
Устройство для динамической балансировки круга |
|
Система правки круга алмазным роликом |
|
Приспособление для демонтажа круга |
|
Система активного контроля Позволяет контролировать обрабатываемый диаметр во время шлифования. |
