Станки предназначены для обработки наружных и внутренних цилиндрических и конических, а также торцевых поверхностей тел вращения с осевым или радиальным движением подачи. Максимальный обрабатываемый диаметр 280мм.
Круглошлифовальные станки
| Модель | Максимальный диаметр обработки, мм | Расстояние между центрами, мм | Шлифовальный круг, мм | Характеристики шпинделя передней бабки, кВт/об/мин | Характеристики шлифовального шпинделя, кВт/об/мин |
|---|---|---|---|---|---|
| GU-3250 | 280 | 500 | 405*56*127 | 1/600 | 3,75/1560 |
| GU-3275 | 280 | 750 | 405*56*127 | 1/600 | 3,75/1560 |
| GU-32100 | 280 | 1000 | 405*56*127 | 1/600 | 3,75/1560 |
Гидростатический подшипник шлифовальной бабки обеспечивает высокую плавность и точность вращения круга.
Перемещения шлифовальной бабки осуществляются по гидростатическим направляющим, обеспечивающих высокую точность. Бабка может разворачиваться на угол до 30 градусов.

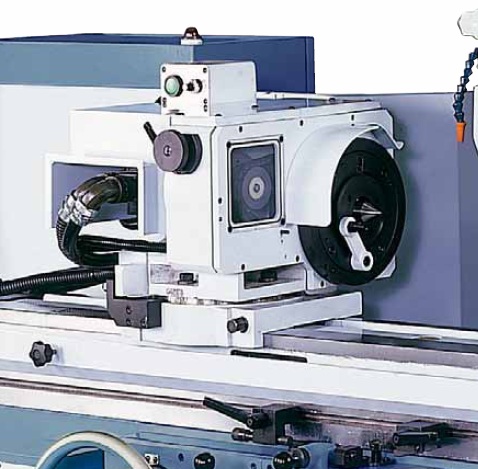

Жесткая конструкция передней бабки позволяет разворачивать ее на угол в диапазоне от -30 до 90 градусов для шлифования конических и торцевых поверхностей.
Все модели могут быть оснащены контроллером (NC) и ЧПУ (CNC)
|
Дополнительный шлифовальный круг |
|
Линейные датчики обратной связи |
|
Система вытягивания масляного тумана из рабочей зоны |
|
Система очистки СОЖ с гидроциклоном |
|
Система фильтрации СОЖ с бумажным фильтром |
|
Магнитный сепаратор СОЖ |
|
Контактный датчик для привязки к детали |
|
Приспособление для внутреннего шлифования (устанавливается на шпиндельную бабку) |
|
Держатель правильного инструмента
Может устанавливаться на столе и задней бабке. Может иметь регулируемое выдвижение алмазного карандаша. |
|
Двухопорный люнет |
|
Трехопорный люнет |
|
Поводок |
|
Акустический датчик Позволяет избежать столкновения круга с частями станка, определить начало его разрушения |
|
Устройство для динамической балансировки круга |
|
Система правки круга алмазным роликом |
|
Приспособление для демонтажа круга |
|
Система активного контроля Позволяет контролировать обрабатываемый диаметр во время шлифования. |
|
Датчик приближения |
