Станки предназначены для шлифования гладких, ступенчатых, конических и фасонных поверхностей тел вращения методом шлифования "на проход" и "на врезание". Диапазон обрабатываемых диаметров - от 1 до 200мм.

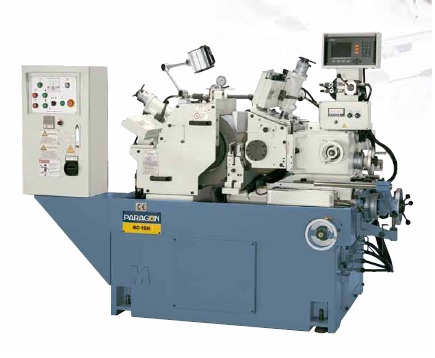

Бесцентрово-шлифовальные станки
| Модель | Обрабатываемые диаметры, мм | Шлифовальный круг, мм | Ведущий круг, мм | Шпиндель шлифовального круга, кВт*об/мин | Шпиндель ведущего круга, кВт*об/мин |
|---|---|---|---|---|---|
| RC-12 | 1-30 | 305*150*120 | 230*150*127 | 5.6/1900 | 1.3*300 |
| RC-18 | 2-50 | 455*205*228 | 280*205*140 | 11.2/1350 | 1.8*300 |
| RC-20 | 2-50 | 510*205*305 | 305*305*178 | 15/1200 | 2.9*300 |

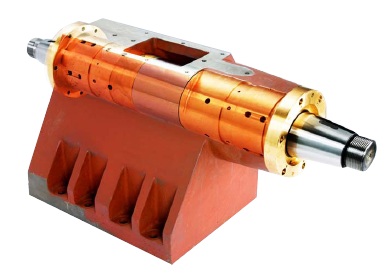

Отсутствие буквы в конце наименования станка обозначает Экономичную серию. Она оснащена гидродинамическими шпинделями и 7-ступенчатой коробкой скоростей ведущего круга.
Буква В в конце наименования станка обозначает наличие шпинделя ведущего круга с подшипниками качения и бесступенчатой регулировкой скорости.

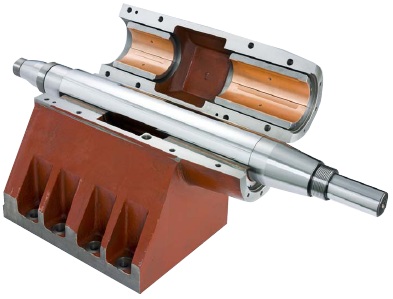

Буква Н в конце наименования станка обозначает наличие шпинделя шлифовального круга гидростатического типа, шпинделя ведущего круга с подшипниками качения и бесступенчатой регулировкой скорости.
Все модели могут быть оснащены контроллером (NC) и ЧПУ (CNC). Количество управляемых осей на станке с ЧПУ может достигать 7.
|
Дополнительный шлифовальный круг |
|
Дополнительный ведущий круг |
 |
Нож для врезного шлифования и шлифования "на проход" Размер ножа зависит от диаметра обрабатываемой заготовки. Держатель ножа входит в базовое оснащение |
|
Система очистки СОЖ с гидроциклоном |
|
Система фильтрации СОЖ с бумажным фильтром |
|
Магнитный сепаратор СОЖ |
|
Приспособление для подачи заготовки при шлифовании "на проход" (магазинный тип) |
|
Приспособление для выгрузки деталей при шлифовании "на проход" |
|
Приспособление для загрузки деталей при шлифовании "на проход" (последовательный тип) |
|
Приспособление для загрузки деталей при шлифовании "на проход" (вибрационный тип) |
|
Стойка для балансировки круга |
|
Система вытягивания масляного тумана из рабочей зоны |
|
Система правки вращающимся роликомi |
|
Система правки торца шлифовального круга |
|
Направляющие для загрузки/выгрузки прутка при шлифовании "на проход" |
|
Ручное приспособление для загрузки заготовок при шлифовании "на врезание" |
|
Выталкиватель заготовки при шлифовании "на врезание" |
|
Кран для загрузки шлифовального круга в станок |
Высокотехнологичные бесцентрово-шлифовальные станки от компании «ИРЛЕН-ИНЖИНИРИНГ» позволяют в несколько раз повысить производительность предприятия благодаря быстрой установке, обработке, выверке и демонтажу готовых изделий. Использование широких кругов предусматривает возможность шлифовки длинных заготовок или нескольких деталей одновременно при минимальном количестве проходов за счет снятия больших припусков.
Назначение и модификации
Бесцентровые круглошлифовальные станки торговой марки Paragon предназначены для высокоточной проходной или врезной шлифовки тел вращения с диапазоном обрабатываемых диаметров
В каталоге «ИРЛЕН-ИНЖИНИРИНГ» представлено несколько модификаций бесцентрошлифовальных станков популярных серий RC.
При необходимости тайваньские станки бесцентрово-шлифовальные могут комплектоваться высокотехнологичными контролерами (NC) и ЧПУ версии CNC, позволяющими работать одновременно с 7 осями на одном устройстве.
Особенности конструкции
Особенность конструктивного решения бесцентрово шлифовального станка заключается в том, что в нем не используются дополнительные приспособления для фиксации деталей. Заготовки устанавливают на опорные ножи, выполненные из легированных сортов стали. Они могут быть гладкими или ступенчатыми. Опорная часть ножей закаливается или оснащается специальной пластиной из особо твердой углеродистой стали. При необходимости полировки могут применяться особые резиновые ножи.
Преимущества бесцентрошлифовальных станков
- Производительность. Благодаря продуманной загрузке и выгрузке, а также самоцентрированию заготовок для сквозного шлифования с высокой периферийной скоростью исключается необходимость в дополнительных операциях. В итоге производительность бесцентрошлифовальных машин в несколько раз превышает показатели аналогичной обработки круглошлифовальными станками общего назначения.
- Идеальная точность. Уникальная конструкция предлагаемого оборудования обеспечивает точность полировки поверхности в пределах десятых долей микрометра. При обработке длинных валов не требуется использование люнет.
- Практичность. Отсутствует вероятность прогиба заготовки при шлифовке, что позволяет выполнять обработку деталей малого диаметра с большей глубиной среза каждого прохода.
- Простота в эксплуатации. Для обеспечения идеальной точности шлифовки на высокотехнологичных станках Paragon версии RC не требуется высокая квалификация операторов.
Чтобы заказать бесцентрошлифовальные станки, обратитесь к менеджерам компании «ИРЛЕН-ИНЖИНИРИНГ». Наши опытные консультанты проинформируют об особенностях реализуемых модификаций и предложат оптимальный вариант металлообрабатывающего оборудования под конкретные особенности и объемы производства.
