Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей большого размера. Достигаемая шероховатость Ra 1,25 - 0,02.
Стол перемещается в продольном направлении. На неподвижном портале с двумя колоннами расположена шпиндельная бабка, которая обеспечивает поперечное и вертикальное перемещение. Стол оснащен гидроцилиндром, траверса - серводвигателями.
| Модель | Размер стола, мм | Макс. высота от стола до оси шпинделя, мм | Скорость перемещения стола, м/мин | Размер круга, мм | Характеристика шпинделя, кВт/об/мин |
|---|---|---|---|---|---|
| PFG-120200 | 1200*2000 | 1000 | 1-25 | 508*76*203 | 11/1100 |
| PFG-160200 | 1600*2000 | 1000 | 1-25 | 508*76*203 | 11/1100 |
| PFG-120300 | 1200*3000 | 1000 | 1-25 | 508*76*203 | 11/1100 |
| PFG-160300 | 1600*3000 | 1000 | 1-25 | 508*76*203 | 11/1100 |
| PFG-120400 | 1200*4000 | 900 | 1-25 | 508*76*203 | 15/1100 |
| PFG-160400 | 1600*4000 | 900 | 1-25 | 508*76*203 | 15/1100 |
| PFG-120500 | 1200*5000 | 900 | 1-25 | 508*76*203 | 15/1100 |
| PFG-160500 | 1600*5000 | 900 | 1-25 | 508*76*203 | 15/1100 |
| PFG-120600 | 1200*6000 | 900 | 1-25 | 508*76*203 | 18,5/1100 |
| PFG-160600 | 1600*6000 | 900 | 1-25 | 508*76*203 | 18,5/1100 |

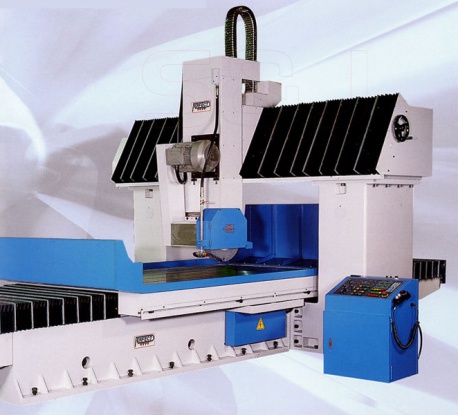

Портальная компоновка станка с двумя колоннами обеспечивает высокую жесткость конструкции при тяжелом шлифовании.

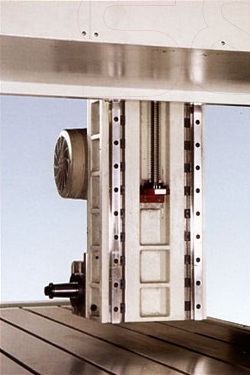

Линейные роликовые направляющие позволяют достигать высокой точности.
|
Дополнительный шлифовальный круг |
|
Линейные датчики обратной связи и устройство индикации |
|
Система вытягивания масляного тумана из рабочей зоны |
|
Система очистки СОЖ с гидроциклоном |
|
Система фильтрации СОЖ с бумажным фильтром |
|
Магнитный сепаратор СОЖ |
|
Устройство поперечной и вертикальной микроподачи |
|
Серводвигатель поперечной подачи |
|
Ограждение стола |
|
Полная кабинетная защита рабочей зоны |
|
Контроллер AD5 автоматической вертикальной подачи |
|
Контроллер для автоматической правки круга и компенсации его износа |
|
Приспособления для закрепления заготовки (Синусная линейка, прецизионные тиски, приспособление для шлифования радиуса...) |
|
Двигатель для быстрого подъема/опускания круга |
|
Электромагнитная плита |
|
Приспособление параллельной правки круга |
|
Настольное приспособление для правки круга |
|
Устройство для размагничивания заготовки |
