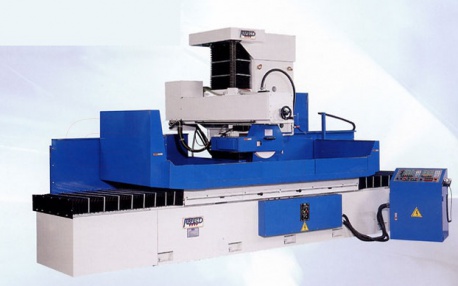

Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей. Достигаемая шероховатость Ra 1,25 - 0,02.
Стол перемещается в продольном направлении. На неподвижной колонне расположена траверса, которая обеспечивает поперечное перемещение. Стол оснащен гидроцилиндром, траверса - серводвигателями.
| Модель | Размер стола, мм | Макс. высота от стола до оси шпинделя, мм | Скорость перемещения стола, м/мин | Размер круга, мм | Характеристика шпинделя, кВт/об/мин |
|---|---|---|---|---|---|
| PFG-80150 | 800*1500 | 800 | 3-25 | 405*50*127 | 7,5/1450 |
| PFG-100150 | 1000*1500 | 800 | 3-25 | 405*50*127 | 7,5/1450 |
| PFG-80200 | 800*2000 | 800 | 3-25 | 405*50*127 | 7,5/1450 |
| PFG-100200 | 1000*2000 | 800 | 3-25 | 405*50*127 | 7,5/1450 |
| PFG-80300 | 800*3000 | 800 | 3-25 | 405*50*127 | 7,5/1450 |
| PFG-100300 | 1000*3000 | 800 | 3-25 | 405*50*127 | 7,5/1450 |
| PFG-80400 | 800*4000 | 700 | 3-25 | 405*50*127 | 7,5/1450 |
| PFG-100400 | 1000*4000 | 700 | 3-25 | 405*50*127 | 7,5/1450 |
Литая станина станков изготовлена из высококачественного чугуна и имеет конструкцию с двойными стенками. Она увеличивает жесткость станка и позволяет осуществлять тяжелое шлифование.
Так как стол станка не вывешивается за пределы станины, при шлифовании достигается более высокая точность.
|
Дополнительный шлифовальный круг |
|

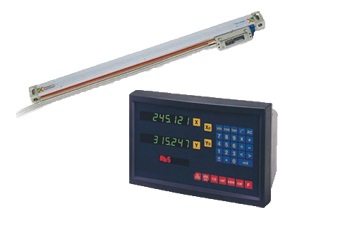

Линейные датчики обратной связи и устройство индикации |
|
Система вытягивания масляного тумана из рабочей зоны |
|
Система очистки СОЖ с гидроциклоном
|
|
Система фильтрации СОЖ с бумажным фильтром |
|
Магнитный сепаратор СОЖ |
|

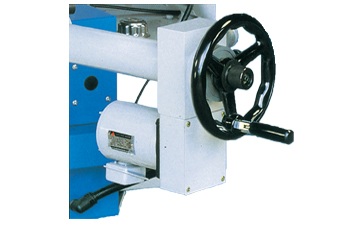

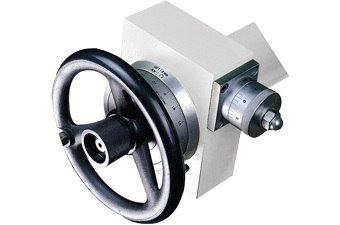

Устройство поперечной и вертикальной микроподачи |
|
Серводвигатель поперечной подачи |
|

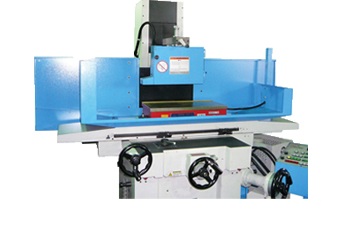

Ограждение стола |
|
Полная кабинетная защита рабочей зоны |
|

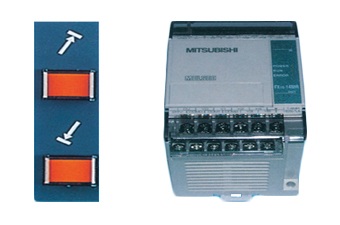

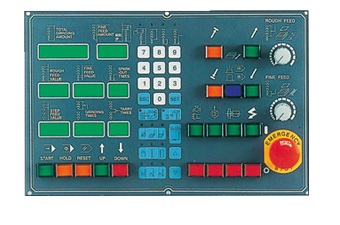

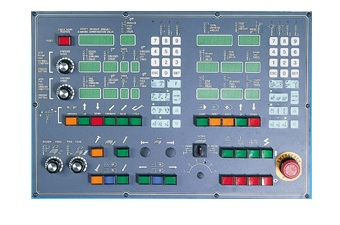

Контроллер AD5 автоматической вертикальной подачи |
|

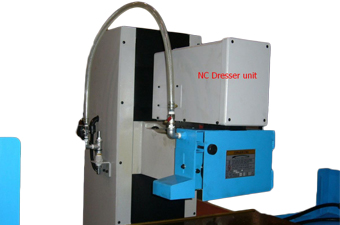

Контроллер для автоматической правки круга и компенсации его износа |
|

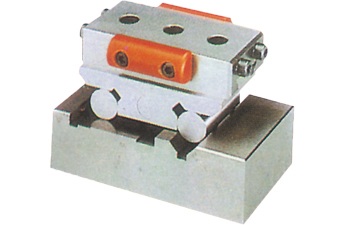

Приспособления для закрепления заготовки (Синусная линейка, прецизионные тиски, приспособление для шлифования радиуса...) |
|
Двигатель для быстрого подъема/опускания круга |
|

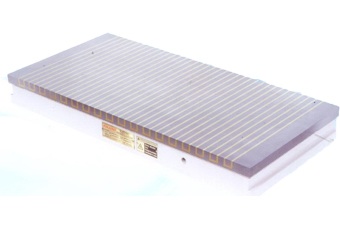

Электромагнитная плита |
|
Приспособление параллельной правки круга |
|

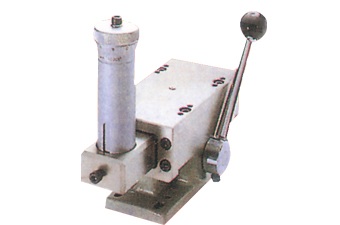

Настольное приспособление для правки круга |
|

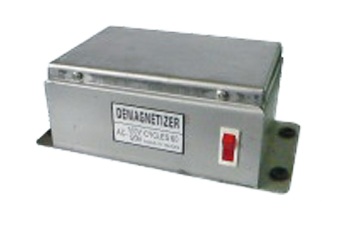

Устройство для размагничивания заготовки |
