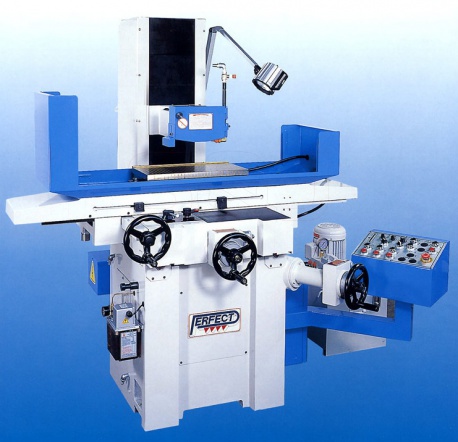

Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей небольшого размера. Достигаемая шероховатость Ra 1,25 - 0,02.
Стол установлен на направляющих и может перемещаться в 2х направлениях. Продольное перемещение обеспечивает гидравлический цилиндр, поперечное и вертикальное - ходовые винты.
| Модель | Размер стола, мм | Макс. высота от стола до оси шпинделя, мм | Скорость перемещения стола, м/мин | Размер круга, мм | Характеристика шпинделя, кВт/об/мин |
|---|---|---|---|---|---|
| PFG-1545 | 150*450 | 450 | 5-25 | 180*13*32 | 1,5/2900 |
| PFG-2045 | 200*450 | 450 | 5-25 | 180*13*32 | 1,5/2900 |
| PFG-2550 | 250*500 | 500 | 5-25 | 180*13*32 | 1,5/2900 |
| PFG-CS3060 | 300*600 | 500 | 5-25 | 180*13*32 | 1,5/2900 |
| PFG-CL3060 | 300*600 | 500 | 5-25 | 355*38*127 | 3,75/1450 |
| PFG-D4080 | 400*800 | 550 | 5-25 | 405*50*127 | 3,75/1450 |
Буква М в конце наименования станка обозначает ручное управление по всем осям.
Буква H - продольное перемещение стола осуществляется с помощью гидроцилиндра.
Буквы AH - станок оснащен контроллером, с помощью которого можно задавать ширину шлифования, количество вертикальных проходов и другие параметры процесса обработки.
Буквы ADP - станок оснащен контроллером c сенсорным дисплеем и серводвигателями для поперечной и вертикальной подачи.
Буквы CNC - станок оснащен ЧПУ.
|
Дополнительный шлифовальный круг |
|
Линейные датчики обратной связи и устройство индикации |
|
Система вытягивания масляного тумана из рабочей зоны |
|
Система очистки СОЖ с гидроциклоном |
|
Система фильтрации СОЖ с бумажным фильтром |
|
Магнитный сепаратор СОЖ |
|
Устройство поперечной и вертикальной микроподачи |
|
Серводвигатель поперечной подачи |
|
Ограждение стола |
|
Полная кабинетная защита рабочей зоны |
|
|
Контроллер AD5 автоматической вертикальной подачи |
|
Контроллер для автоматической правки круга и компенсации его износа |
|
Приспособления для закрепления заготовки (Синусная линейка, прецизионные тиски, приспособление для шлифования радиуса...) |
|
Двигатель для быстрого подъема/опускания круга |
|
Электромагнитная плита |
|
Приспособление параллельной правки круга |
|
Настольное приспособление для правки круга |
|
Устройство для размагничивания заготовки |
