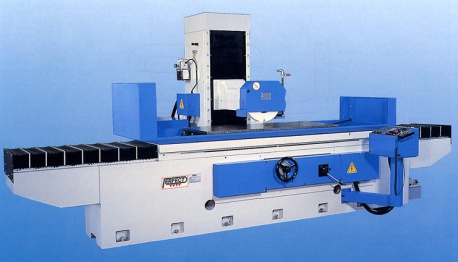

Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей небольшого размера. Достигаемая шероховатость Ra 1,25 - 0,02.
Стол перемещается в продольном направлении с помощью гидроцилиндра. Поперечное перемещение обеспечивает колонна.
| Модель | Размер стола, мм | Макс. высота от стола до оси шпинделя, мм | Скорость перемещения стола, м/мин | Размер круга, мм | Характеристика шпинделя, кВт/об/мин |
|---|---|---|---|---|---|
| PFG-50100 | 500*1000 | 600 | 5-25 | 405*50*127 | 7,5/1450 |
| PFG-60100 | 600*1000 | 600 | 5-25 | 405*50*127 | 7,5/1450 |
| PFG-70100 | 700*1000 | 600 | 5-25 | 405*50*127 | 7,5/1450 |
| PFG-50150 | 500*1500 | 600 | 5-25 | 405*50*127 | 7,5/1450 |
| PFG-60150 | 600*1500 | 600 | 5-25 | 405*50*127 | 7,5/1450 |
| PFG-70150 | 700*1500 | 600 | 5-25 | 405*50*127 | 7,5/1450 |
| PFG-50200 | 500*2000 | 600 | 5-25 | 405*50*127 | 7,5/1450 |
| PFG-60200 | 600*2000 | 600 | 5-25 | 405*50*127 | 7,5/1450 |
| PFG-70200 | 700*2000 | 600 | 5-25 | 405*50*127 | 7,5/1450 |

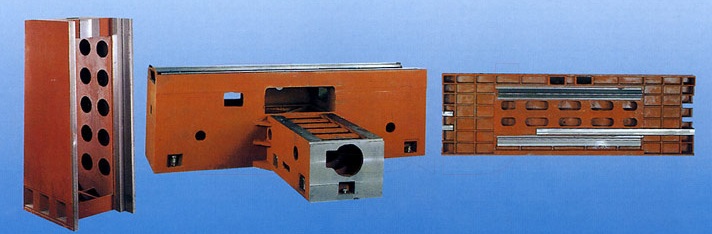

Литая станина станков изготовлена из высококачественного чугуна и имеет конструкцию с двойными стенками. Она увеличивает жесткость станка и позволяет осуществлять тяжелое шлифование.
Так как стол станка не вывешивается за пределы станины, при шлифовании достигается более высокая точность.
Буквы AHR в конце наименования станка обозначают, что станок оснащен контроллером, с помощью которого можно задавать количество и величину вертикальных проходов.

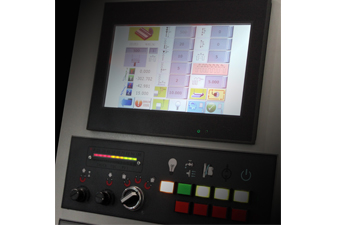

Буквы ADP - станок оснащен контроллером c сенсорным дисплеем и серводвигателями для поперечной и вертикальной подачи.
|
Дополнительный шлифовальный круг |
|
Линейные датчики обратной связи и устройство индикации |
|
Система вытягивания масляного тумана из рабочей зоны |
|
Система очистки СОЖ с гидроциклоном |
|
Система фильтрации СОЖ с бумажным фильтром |
|
Магнитный сепаратор СОЖ |
|
Устройство поперечной и вертикальной микроподачи |
|
Серводвигатель поперечной подачи |
|
Ограждение стола |
|
Полная кабинетная защита рабочей зоны |
|
Контроллер AD5 автоматической вертикальной подачи |
|
Контроллер для автоматической правки круга и компенсации его износа |
|
Приспособления для закрепления заготовки (Синусная линейка, прецизионные тиски, приспособление для шлифования радиуса...) |
|
Двигатель для быстрого подъема/опускания круга |
|
Электромагнитная плита |
|
Приспособление параллельной правки круга |
|
Настольное приспособление для правки круга |
|
Устройство для размагничивания заготовки |
