Автомат продольного точения серии Polygim CSB

Автомат продольного точения серии Polygim CSB

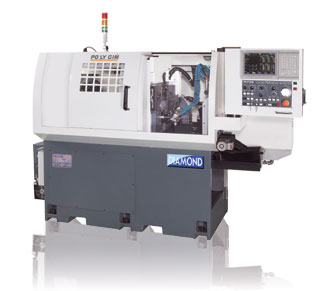

Станки данной группы предназначены для серийной обработки деталей малого диаметра с соотношением длины к диаметру более 6. Главным конструктивным отличием является подвижная шпиндельная бабка, которая реализует поступательное перемещение вдоль оси Z.

Могут быть оснащены 2х канальной системой ЧПУ, противошпинделем и суппортом с приводными инструментами. Отличием является то, что обработка в двух шпинделях может производиться только последовательно.

Спецификация
Особенности
Опции
Документация

Модель	Макс. диаметр точения, мм	Макс. длина точения, мм	Основной шпиндель, кВт/об/мин	Противо- шпиндель, кВт/об/мин	Приводной инструмент, кВт/об/мин	Размер державки инструмента, мм/цанга
Diamond 12	13	150	2,2/12000			10*10/ER11
Diamond 12CS	13	150	2,2/12000		0,4/6000	10*10/ER11
Diamond 16	17	150	3,7/12000			10*10/ER16
Diamond 16CS	17	150	3,7/12000		0,4/6000	10*10/ER16
Diamond 20	20	250	3,7/10000			12*12/ER16
Diamond 20B	20	250	3,7/10000	1,5/7500		12*12/ER16
Diamond 20CS	20	250	3,7/10000		0,75/6000	12*12/ER16
Diamond 20CSB	20	250	3,7/10000	1,5/7500	0,75/6000	12*12/ER16
Diamond 32	33	250	5,5/8000			16*16/ER20
Diamond 32B	33	250	5,5/8000	1,5/6000		16*16/ER20
Diamond 32CS	33	250	5,5/8000		0,75/6000	16*16/ER20
Diamond 32CSB	33	250	5,5/8000	1,5/6000	0,75/6000	16*16/ER20

Рисунок: /images/images-polygim/csb 3.jpg

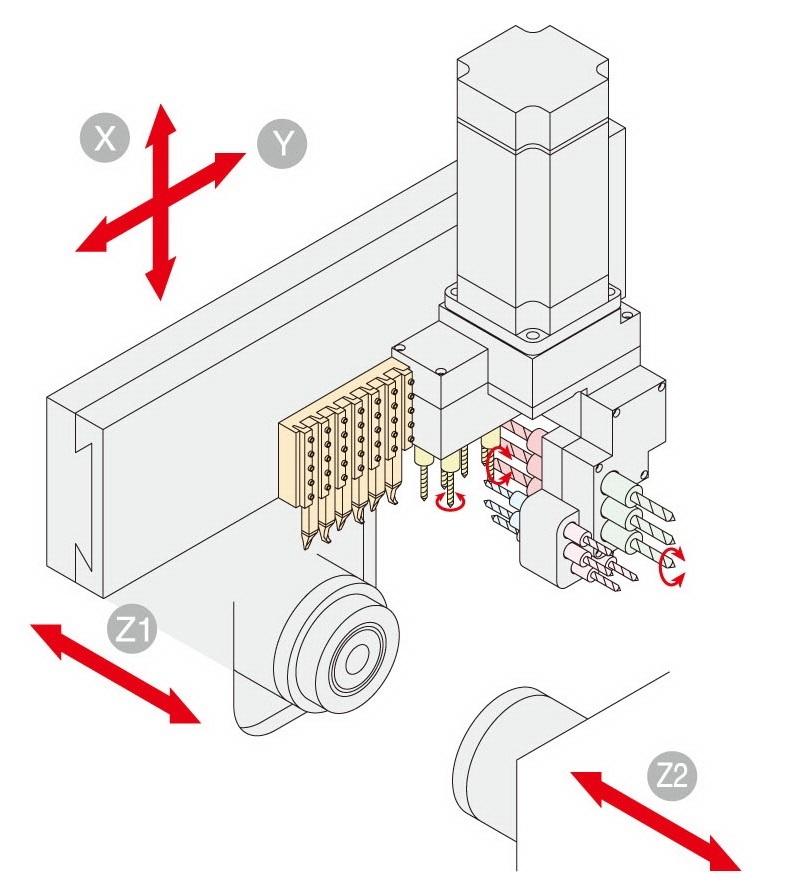

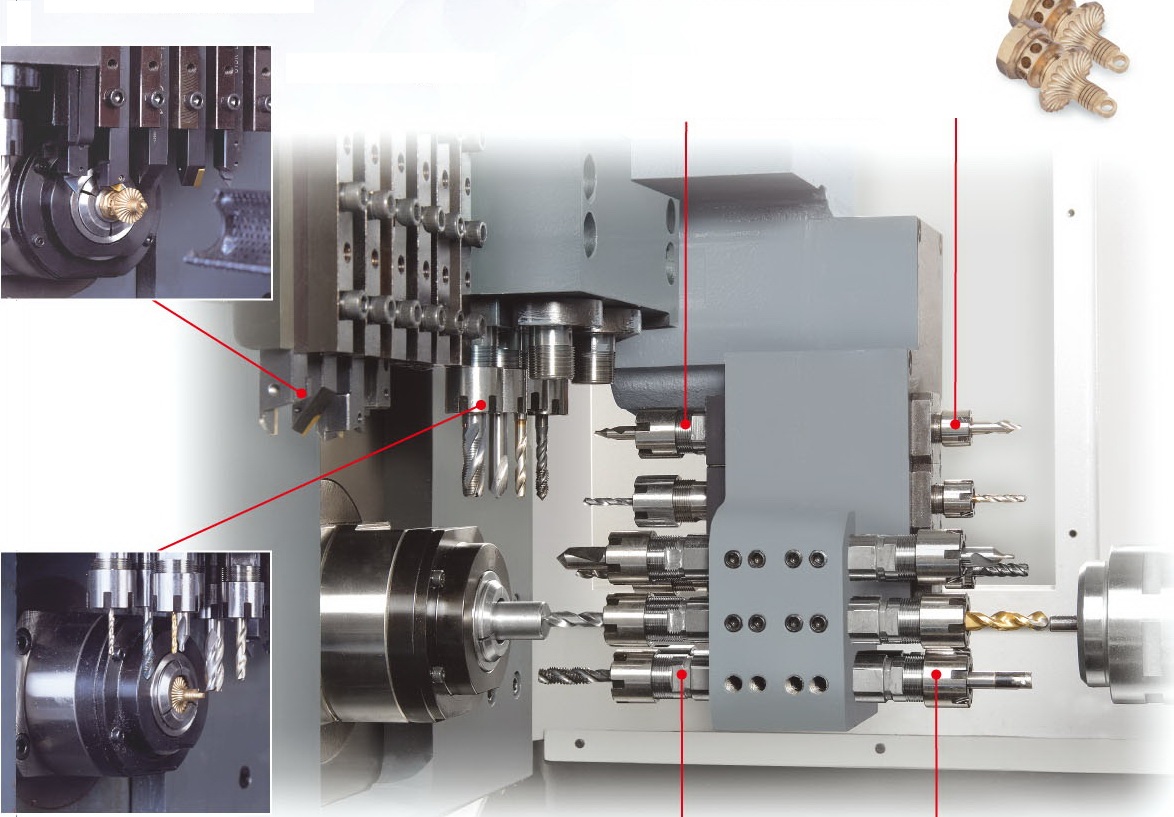

Максимально оснащенный станок этой серии имеет 6 резцов для наружной обработки; 6 радиальных приводных инструментов; 4 места под осевой неподвижный инструмент, работающий с главным шпинделем и 4 аналогичных мест под инструмент, работающий с противошпинделем; по 3 места для осевого приводного инструмента, работающего с главным и противошпинделем.

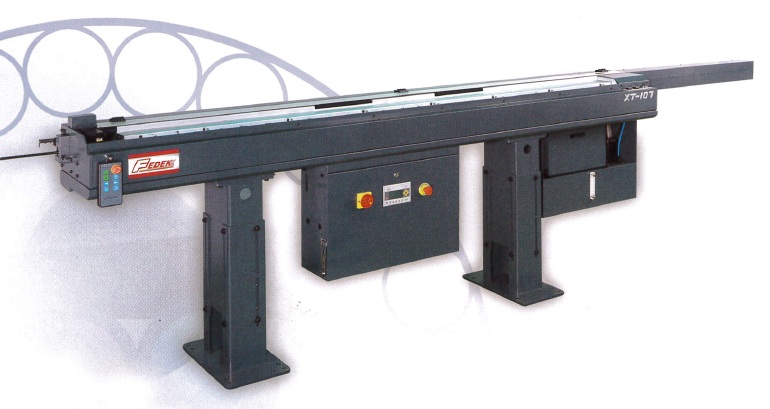

	Барфидер Fedek XT-107 Автомат для подачи прутка с диаметром от 1мм до 7мм и длиной до 2500мм.

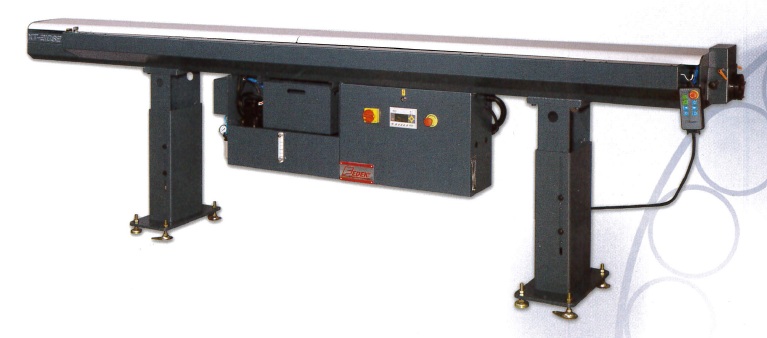

	Барфидер Fedek XT-210 Автомат для подачи прутка с диаметром от 2мм до 12мм и длиной от 2500мм до 3750мм.
	Барфидер Fedek XT-320 Автомат для подачи прутка с диаметром от 3мм до 20мм и длиной от 2500мм до 4000мм.
	Барфидер Fedek XT-326 Автомат для подачи прутка с диаметром от 3мм до 26мм и длиной от 2500мм до 4000мм.
	Барфидер Fedek SN-542 Автомат для подачи прутка с диаметром от 5мм до 42мм и длиной от 2500мм до 4400мм.
	Опции для барфидера Канал для прутка (серый) – каждый канал предназначен для нескольких прутков в некотором диапазоне диаметров. Толкатель (розовый) - каждый толкатель предназначен для нескольких прутков в некотором диапазоне диаметров. Цанга толкателя (зеленая) – каждая цанга предназначена для прутка определенного диаметра.
	Вращающийся люнет Во время обработки на АПТ заготовка все время находится внутри люнета. Данный люнет связан ременной передачей с главным шпинделем и вращается вместе с ним и вместе с заготовкой. Вращающийся люнет – это первый выбор для широкого круга задач.
	Неподвижный люнет Данный люнет НЕ связан со шпинделем. Во время обработки детали он остается неподвижным. Неподвижный люнет может быть использован при обработке твердых материалов (например: сталей) при повышенных требованиях к точности готовой детали.
	Грубый люнет Используется для обработки деталей с соотношением длины к диаметру менее 3. При этом, АПТ работает так же, как обычный токарный станок, т.е. без дополнительной поддержки заготовки.
	Цанга шпинделя и противошпинделя Служит для зажима заготовки. Может иметь круглую или шестигранную форму. Расчитана на определенный размер заготовки с точностью 0,1мм.
	Люнетная втулка Цанга, которая устанавливается в люнет и служит для поддержки заготовки во время обработки. Расчитана на определенный размер заготовки с точностью 0,1мм.
	Полная ось С На основной и противошпиндель может быть установлена система отсчета и управления, позволяющая поворачивать шпиндель с заготовкой на любой угол и производить с ней фрезерные и сверлильные операции.
	Дополнительные суппорты с неподвижными и приводными инструментами Многие модели АПТ могут оснащаться дополнительными суппортами, которые расширяют технологические возможности оборудования.
	Система ЧПУ по выбору На АПТ могут быть установлены системы ЧПУ Fanuc и Mitsubishi различных серий.

Схема "Установка фундаментных болтов"
Руководство по техническому обслуживанию "Автоматы продольного точения Polygim Diamond 12/12CS/16/16CS CSB"
Руководство по техническому обслуживанию "Автомат продольного точения Polygim Diamond 20/20CS CSB"
Каталог "Автоматы продольного точения"
