Станки данной группы предназначены для серийной обработки деталей малого диаметра с соотношением длины к диаметру более 6. Главным конструктивным отличием является подвижная шпиндельная бабка, которая реализует поступательное перемещение вдоль оси Z.

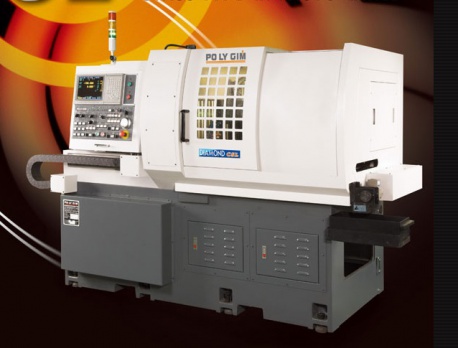

Cтанки CSL оснащены 2х канальной системой ЧПУ, противошпинделем и поворотным суппортом с приводными инструментами. Отличием является то, что обработка в двух шпинделях может производиться параллельно.
| Модель | Макс. диаметр точения, мм | Макс. длина точения, мм | Основной шпиндель, кВт/об/мин | Противо- шпиндель, кВт/об/мин | Приводной инструмент, кВт/об/мин | Размер державки инструмента, мм/цанга |
|---|---|---|---|---|---|---|
| Diamond 25CSL | 26 | 268 | 5,5/8000 | 2,2/6000 | 0,75/6000 | 16*16/ER20 |
| Diamond 32CSL | 35 | 268 | 5,5/8000 | 2,2/6000 | 0,75/6000 | 16*16/ER20 |
| Diamond 42CSL | 42 | 268 | 5,5/8000 | 2,2/6000 | 0,75/6000 | 16*16/ER20 |
  |

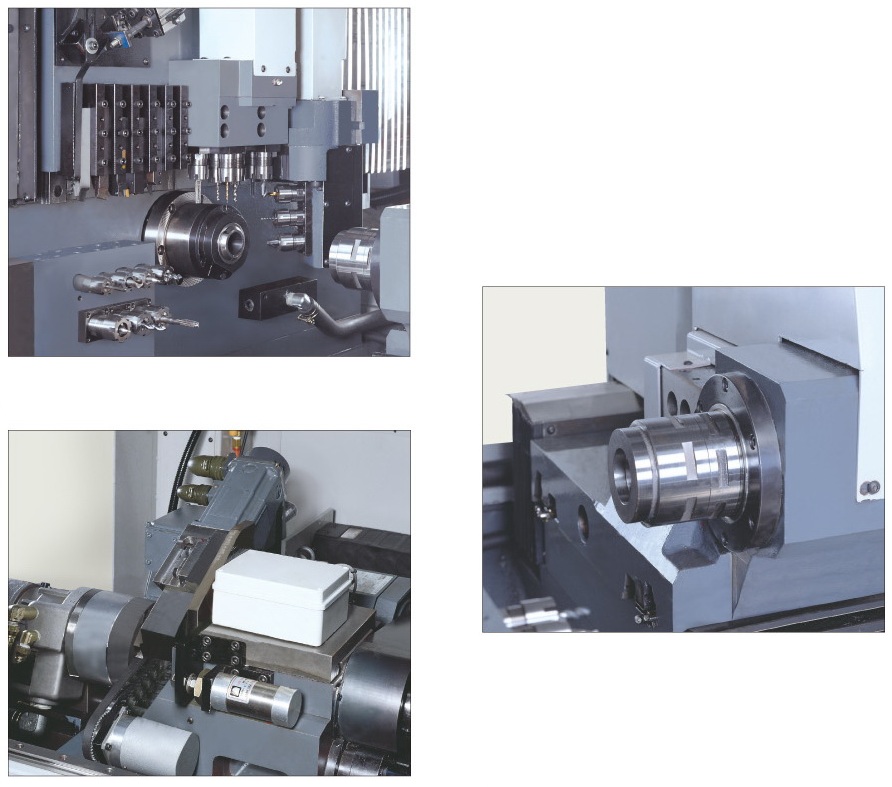

Максимально оснащенный станок этой серии имеет 6 резцов для наружной обработки; 6 радиальных приводных инструментов; 2 места под осевой неподвижный инструмент, работающий с главным шпинделем и 4 аналогичных мест под инструмент, работающих с противошпинделем; 2 места для осевого приводного инструмента, работающего с главным шпинделем и 3 места с противошпинделем. Кроме того, для обработки элементов деталей под углом, на станок установлена поворотная головка с 3 приводными инструментами, которые могут работать с обоими шпинделями. |
|
Барфидер Fedek XT-107 Автомат для подачи прутка с диаметром от 1мм до 7мм и длиной до 2500мм. |
|
Барфидер Fedek XT-210 Автомат для подачи прутка с диаметром от 2мм до 12мм и длиной от 2500мм до 3750мм. |
|
Барфидер Fedek XT-320 Автомат для подачи прутка с диаметром от 3мм до 20мм и длиной от 2500мм до 4000мм. |
|
|
Барфидер Fedek XT-326 Автомат для подачи прутка с диаметром от 3мм до 26мм и длиной от 2500мм до 4000мм. |
 |
Барфидер Fedek SN-542 Автомат для подачи прутка с диаметром от 5мм до 42мм и длиной от 2500мм до 4400мм. |
 |
Опции для барфидера Канал для прутка (серый) – каждый канал предназначен для нескольких прутков в некотором диапазоне диаметров. Толкатель (розовый) - каждый толкатель предназначен для нескольких прутков в некотором диапазоне диаметров. Цанга толкателя (зеленая) – каждая цанга предназначена для прутка определенного диаметра. |
 |
Вращающийся люнет Во время обработки на АПТ заготовка все время находится внутри люнета. Данный люнет связан ременной передачей с главным шпинделем и вращается вместе с ним и вместе с заготовкой. Вращающийся люнет – это первый выбор для широкого круга задач. |
 |
Неподвижный люнет Данный люнет НЕ связан со шпинделем. Во время обработки детали он остается неподвижным. Неподвижный люнет может быть использован при обработке твердых материалов (например: сталей) при повышенных требованиях к точности готовой детали. |
 |
Грубый люнет Используется для обработки деталей с соотношением длины к диаметру менее 3. При этом, АПТ работает так же, как обычный токарный станок, т.е. без дополнительной поддержки заготовки. |
 |
Цанга шпинделя и противошпинделя Служит для зажима заготовки. Может иметь круглую или шестигранную форму. Расчитана на определенный размер заготовки с точностью 0,1мм. |
 |
Люнетная втулка Цанга, которая устанавливается в люнет и служит для поддержки заготовки во время обработки. Расчитана на определенный размер заготовки с точностью 0,1мм. |
 |
Полная ось С На основной и противошпиндель может быть установлена система отсчета и управления, позволяющая поворачивать шпиндель с заготовкой на любой угол и производить с ней фрезерные и сверлильные операции. |
 |
Дополнительные суппорты с неподвижными и приводными инструментами Многие модели АПТ могут оснащаться дополнительными суппортами, которые расширяют технологические возможности оборудования. |
 |
Система ЧПУ по выбору На АПТ могут быть установлены системы ЧПУ Fanuc и Mitsubishi различных серий. |
