Горизонтально-фрезерный станок Leadwell LC

Leadwell LC

Фрезерные станки используются для фрезерования уступов, плоскостей и криволинейных поверхностей, и, также, для обработки отверстий концевым и расточным инструментом. Встроенная 4ая управляемая ось позволяют обрабатывать корпусные детали за 1 установ с нескольких сторон.

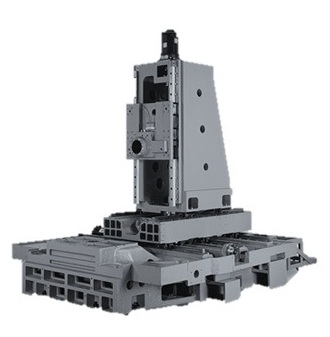

Станки этой серии имеют подвижную колонну и неподвижный стол. Такая компоновка позволяет увеличить точность обработки, т.к. масса заготовки не влияет на динамические характеристики станка. Существуют исполнения как с вертикальным, так и с горизонтальным шпинделем. В качестве опции предлагается автоматический сменщик паллет на две паллеты. В такой комплектации станок имеет 4 управляемые оси.

Модель Ход по осям X/Y/Z, мм Размер стола, мм Нагрузка на стол, кг Характеристики шпинделя, кВт/об/мин Конус шпинделя Скорость холостого хода, м/мин
LCV-760 760*610*610 850*600 800 (500) 18,5/10000 BT40 32

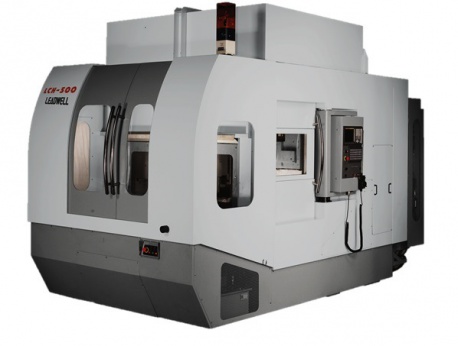

LCH-500 700*610*610 500*500 500 18,5/6000 BT40 32

Горизонтальное исполнение чаще поставляется в комплектации с двумя паллетами и используется для обработки корпусных деталей с нескольких сторон за 1 установ.

Вертикальное исполнение хорошо подходит для обработки массивных заготовок и для изготовления штампов и пресс-форм.

Магазин цепного типа с манипулятором (40/60/120 позиций)

Имеет функцию предварительного выбора инструмента. Время смены от стружки до стружки - 13с.
Шпиндель

Частота вращения 10000/12000/15000 об/мин
Подвод охлаждения к кольцу вокруг шпинделя Охлаждение через шпиндель

Станок может комплектоваться насосом высокого давления (20бар) для подачи СОЖ через инструмент.
Датчик измерения длины инструмента (контактный)

Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.
Датчик измерения длины инструмента (бесконтактный)

Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.
Датчик измерения заготовки

Может как измерять заготовку до обработки, чтобы определить расположение баз, так и после обработки, для контроля выполненных размеров.
PCMCIA переходник и CompactFlash карта

Служат для переноса программ из компьютера на станок и обратно. Есть возможность запускать обработку напрямую с карты в режиме DNC.
Система ЧПУ Siemens Система ЧПУ Heidenhai
Система ЧПУ Mitsubishi Пульт дистанционного управления
Маслоотделитель

Дополнение к системе подачи СОЖ
Воздушный пистолет
Редуктор

Увеличивает момент на шпинделе в области низких частот вращения шпинделя
Линейные оптические датчики

Осуществляют обратную связь между подвижными элементами станка и ЧПУ. Служат для увеличения точности обработки и долговечности станка.
