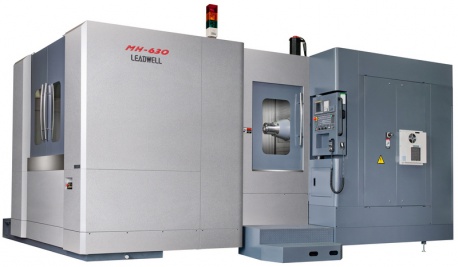

Горизонтально-фрезерный станок Leadwell MH

Горизонтально-фрезерный станок Leadwell MH

Горизонтально-фрезерные станки используются для фрезерования уступов, плоскостей и криволинейных поверхностей, и, также, для обработки отверстий концевым и расточным инструментом. Встроенная 4ая управляемая ось позволяют обрабатывать корпусные детали за 1 установ с нескольких сторон.

Станки этой серии оснащены двумя паллетами и могут эффективно работать в серийном производстве. Преимуществом данной компоновки, с точки зрения обслуживания, является удобство установки заготовки и свободное падение стружки на конвейер во время обработки. Размер стола до 630*630мм.

Спецификация
Особенности
Опции
Документация
Аксессуары

Модель	Ход по осям X/Y/Z, мм	Размер стола, мм	Нагрузка на стол, кг	Характеристики шпинделя, кВт/об/мин	Конус шпинделя	Скорость холостого хода, м/мин
MH-500i	800710710	500*500	500	22/6000	BT50	60
MH-630	1020850950	630*630	1200	22/6000	BT50	48

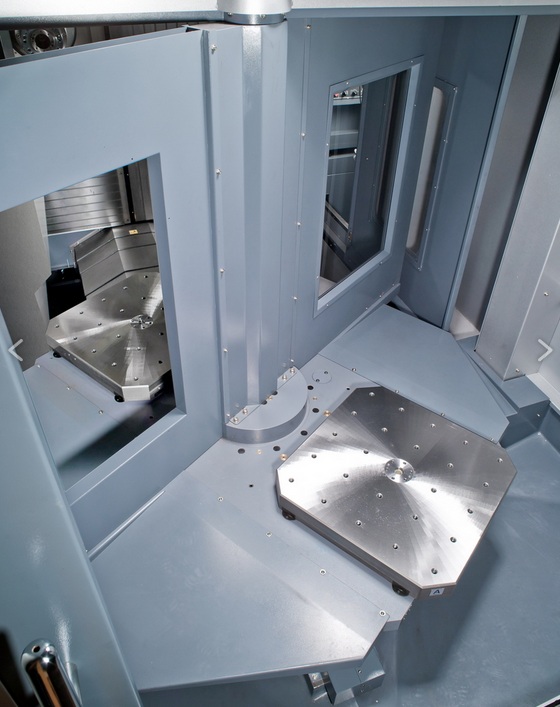

Станки данной серии оснащены двумя паллетами, которые разделены между собой шторкой. На одной стороне, в рабочей зоне, обрабатывается заготовка. На другой стороне, в это время, оператор может снимать уже обработанную деталь и устанавливать новую заготовку. Смена столов происходит за несколько секунд. Такая конструкция существенно снижает вспомогательное время обработки и позволяет станку долго работать в непрерывном режиме.

	Магазин цепного типа с манипулятором (40/60/120 позиций) Имеет функцию предварительного выбора инструмента. Время смены от стружки до стружки - 13с.		Шпиндель Частота вращения 10000/12000/15000 об/мин
	Подвод охлаждения к кольцу вокруг шпинделя		Охлаждение через шпиндель Станок может комплектоваться насосом высокого давления (20бар) для подачи СОЖ через инструмент.
	Датчик измерения длины инструмента (контактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.		Датчик измерения длины инструмента (бесконтактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.
	Датчик измерения заготовки Может как измерять заготовку до обработки, чтобы определить расположение баз, так и после обработки, для контроля выполненных размеров.		PCMCIA переходник и CompactFlash карта Служат для переноса программ из компьютера на станок и обратно. Есть возможность запускать обработку напрямую с карты в режиме DNC.
	Система ЧПУ Siemens		Система ЧПУ Heidenhai
	Система ЧПУ Mitsubishi		Пульт дистанционного управления
	Маслоотделитель Дополнение к системе подачи СОЖ		Воздушный пистолет
	Редуктор Увеличивает момент на шпинделе в области низких частот вращения шпинделя		Линейные оптические датчики Осуществляют обратную связь между подвижными элементами станка и ЧПУ. Служат для увеличения точности обработки и долговечности станка.
