Горизонтально-фрезерные станки используются для фрезерования уступов, плоскостей и криволинейных поверхностей, и, также, для обработки отверстий концевым и расточным инструментом. Встроенная 4ая управляемая ось позволяют обрабатывать корпусные детали за 1 установ с нескольких сторон.
Преимуществом данной компоновки, с точки зрения обслуживания, является удобство установки заготовки и свободное падение стружки на конвейер во время обработки. Размер стола до 630*630мм.
| Модель | Ход по осям X/Y/Z, мм | Размер стола, мм | Нагрузка на стол, кг | Характеристики шпинделя, кВт/об/мин | Конус шпинделя | Скорость холостого хода, м/мин |
|---|---|---|---|---|---|---|
| UHM-630 | 1500*1200*1000 | 630*630 | 1500 | 15/4000 | BT50 | 15 |

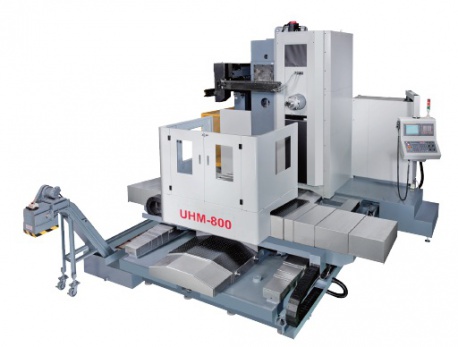

| UHM-800 | 2000*1400*1400 | 800*800 | 2500 | 15/4000 | BT50 | 15 |
| UHM-1250 | 2000*1500*1400 | 1250*1250 | 5000 | 15/4000 | BT50 | 12 |
 |
Магазин цепного типа с манипулятором (40/60/120 позиций) Имеет функцию предварительного выбора инструмента. Время смены от стружки до стружки - 13с. |
|
Шпиндель Частота вращения 6000 об/мин |
|
Подвод охлаждения к кольцу вокруг шпинделя |
|
Охлаждение через шпиндель Станок может комплектоваться насосом высокого давления (20бар) для подачи СОЖ через инструмент. |
|
Датчик измерения длины инструмента (контактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме. |
|
Датчик измерения длины инструмента (бесконтактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме. |
|
Датчик измерения заготовки Может как измерять заготовку до обработки, чтобы определить расположение баз, так и после обработки, для контроля выполненных размеров. |
|
PCMCIA переходник и CompactFlash карта Служат для переноса программ из компьютера на станок и обратно. Есть возможность запускать обработку напрямую с карты в режиме DNC. |
|
Система ЧПУ Siemens |
|
Система ЧПУ Heidenhai |
|
Система ЧПУ Mitsubishi |
|
Пульт дистанционного управления |
|
Маслоотделитель Дополнение к системе подачи СОЖ |
|
Воздушный пистолет |
|
Редуктор Увеличивает момент на шпинделе в области низких частот вращения шпинделя |
|
Линейные оптические датчики Осуществляют обратную связь между подвижными элементами станка и ЧПУ. Служат для увеличения точности обработки и долговечности станка. |
