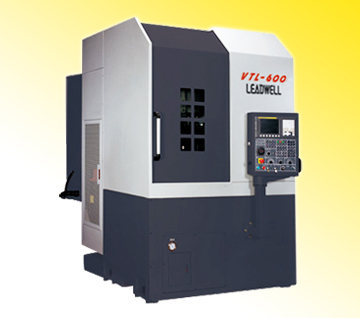

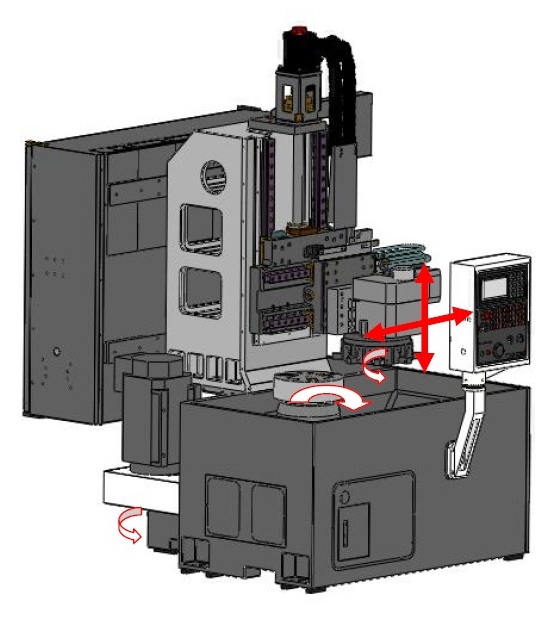

Служат для обработки деталей типа Диск и Колесо среднего и крупного размера. Вертикальная компоновка станка облегчает загрузку/выгрузку заготовок.

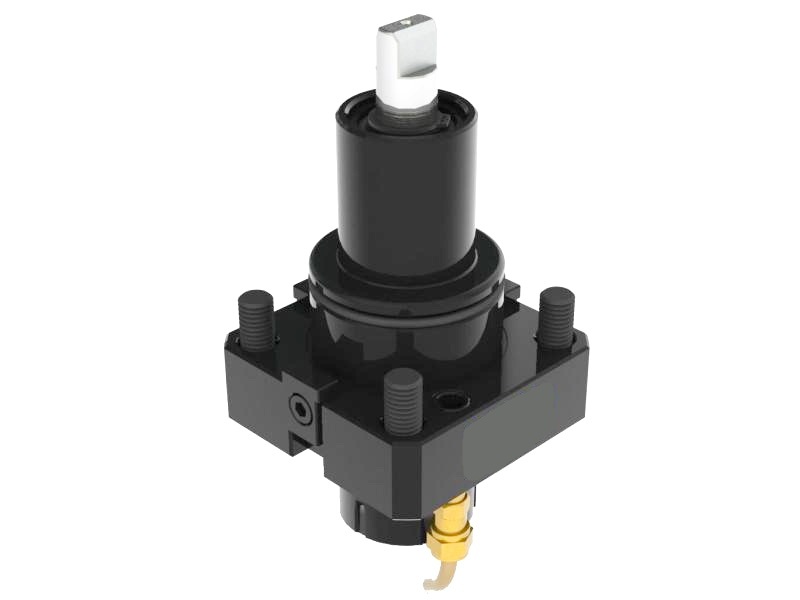

Компания Leadwell выпускает вертикально-токарные станки с диаметром обработки до 800мм. При наличии револьверной головки с приводом, посадочное место под инструмент выполнено по стандарту BMT. Он обеспечивает более жесткое соединение, что дает возможность увеличить режимы резания и производительность обработки.
| Модель | Макс. диаметр точения, мм | Макс. высота точения, мм | Диаметр патрона, мм | Мощность шпинделя, кВт | Макс. частота вращения шпинделя, об/мин | Размер инструментов, мм |
|---|---|---|---|---|---|---|
| VTL-450 | 460 | 500 | 300 | 18,5/22 | 2500 | 25*25/д40 |
| VTL-600 | 600 | 500 | 380 | 18,5/22 | 2000 | 32*32/д50 |
| VTL-600M* | 600 | 500 | 380 | 18,5/22 | 2000 | 32*32/д50 |
| VTL-800 | 800 | 760 | 450 | 22/24 | 2000 | 32*32/д50 |
| VTL-800M* | 800 | 760 | 450 | 22/24 | 2000 | 32*32/д50 |
| VTL-1000 | 1000 | 850 | 530 | 1500 |
Компания Leadwell выпускает вертикально-токарные станки с диаметром обработки до 800мм. При наличии револьверной головки с приводом, посадочное место под инструмент выполнено по стандарту BMT. Он обеспечивает более жесткое соединение, что дает возможность увеличить режимы резания и производительность обработки.
|
Датчик измерения длины и износа инструмент Renishaw HP Устанавливается вне рабочей зоны. Для измерения выдвигается на автоматическом кронштейне. |
|
|
Редуктор Повышает момент на приводе главного шпинделя и шпинделя приводного инструмента в исполнении ATC+C. На некоторых моделях станков редуктор устанавливается как стандартное оборудование. |
|
Устройство для подачи СОЖ через шпиндель Актуально для станков серии ATC/ATC+C. Необходимо для подачи СОЖ через инструмент, например, при сверлении глубоких отверстий. |
|
Линейные оптические датчики Устанавливаются вдоль осей станка. Служат для обратной связи между конечным звеном и двигателем. |
|
Комплект вспомогательного инструмента Если на станке установлена револьверная головка с креплением инструмента по стандартам VDI/BMT или шпиндель с конусом BT, необходимы державки соответствующего стандарта. |
|
|
Наборы кулачков Кулачковые патроны могут оснащены закаленными и сырыми кулачками различной конфигурации. |
