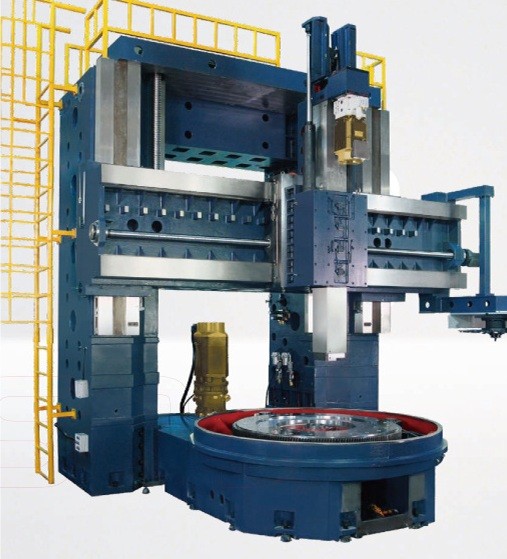

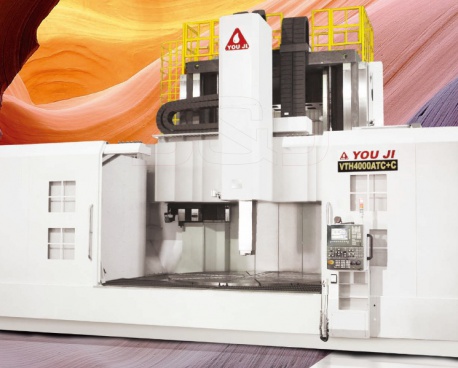

Токарно-карусельный станок YouJi VTH

YouJi VTH

Служат для обработки деталей типа Диск и Колесо среднего и крупного размера. Вертикальная компоновка станка облегчает загрузку/выгрузку заготовок. Все модели оснащены в базовом исполнении редуктором. Размер планшайбы от 3 до 8м.

Модель Макс. диаметр точения, мм Макс. высота точения, мм Диаметр патрона, мм Мощность шпинделя, кВт Макс. частота вращения шпинделя, об/мин Размер инструментов, мм
VTH-3000 ATC 3300 1700 3000 60/84 75 BT50/40*40/д63
VTH-3500 ATC 3800 1700 3500 60/84 75 BT50/40*40/д63
VTH-4000 ATC 4300 1600 4000 100/140 60 BT50/40*40/д63
VTH-4500 ATC 4800 1600 4500 100/140 60 BT50/40*40/д63
VTH-5000 ATC 5900 2100 5000 60/84*2 40 BT50/40*40/д63
VTH-6000 ATC 6900 2100 6000 60/84*2 25 BT50/40*40/д63
VTH-7000 ATC 8500 2600 7000 100/140*2 20 BT50/40*40/д63
VTH-8000 ATC 8900 2600 8000 100/140*2 20 BT50/40*40/д63

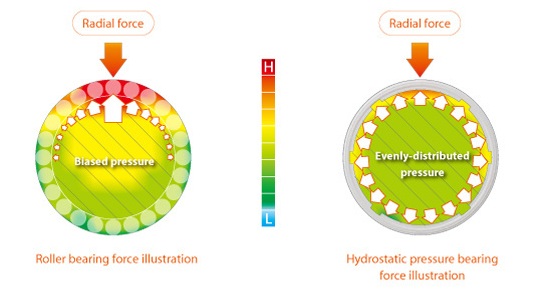

В конструкции шпинделя применяются гидростатические подшипники. Они обладают более высокой нагрузочной способностью и лучше демпфируют вибрации при резании.

Датчик измерения длины и износа инструмент Renishaw HP

Устанавливается вне рабочей зоны. Для измерения выдвигается на автоматическом кронштейне.
Полная защита

При необходимости, вся рабочая зона станка может быть закрыта кожухом.
Редуктор

Повышает момент на приводе главного шпинделя и шпинделя приводного инструмента в исполнении ATC+C.

На некоторых моделях станков редуктор устанавливается как стандартное оборудование.
Устройство для подачи СОЖ через шпиндель

Актуально для станков серии ATC/ATC+C.

Необходимо для подачи СОЖ через инструмент, например, при сверлении глубоких отверстий.
Линейные оптические датчики

Устанавливаются вдоль осей станка. Служат для обратной связи между конечным звеном и двигателем.
Комплект вспомогательного инструмента

Если на станке установлена револьверная головка с креплением инструмента по стандартам VDI/BMT или шпиндель с конусом BT, необходимы державки соответствующего стандарта.
Наборы кулачков

Кулачковые патроны могут оснащены закаленными и сырыми кулачками различной конфигурации.
