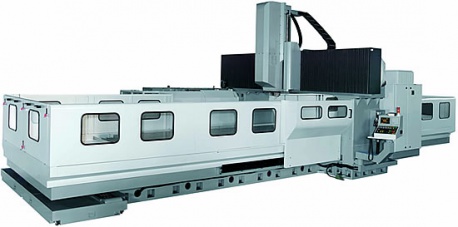

Портальный фрезерный станок Leadwell LBV

Портальный фрезерный станок Leadwell LBV

Фрезерные станки портальной компоновки используются для фрезерования уступов, плоскостей и криволинейных поверхностей, и, также, для обработки отверстий концевым и расточным инструментом. Дополнительные 4 и 5 управляемая ось позволяют обрабатывать корпусные детали за 1 установ с нескольких сторон.

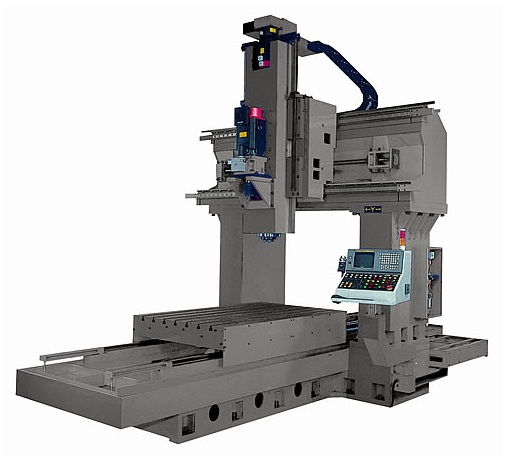

Станки этой серии оснащены подвижным столом (ось X), двумя стойками, соединенными траверсой (порталом) и шпиндельной бабкой, которая может перемещаться в двух направлениях (оси Y и Z). На длинный стол удобно устанавливать тяжелые крупногабаритные детали и конструкции. При необходимости обрабатывать элементы, расположенные под углом к оси шпинделя, можно использовать различные угловые головки. Размер стола до 5000*2500мм.

Спецификация
Особенности
Опции
Документация
Аксессуары

Модель	Ход по осям X/Y/Z, мм	Размер стола, мм	Нагрузка на стол, кг	Характеристики шпинделя, кВт/об/мин	Конус шпинделя	Скорость холостого хода, м/мин
LBV-1611	17001200750	1050*1000	3500	18,5/4000	BT50	12
LBV-2011	22001200750	2100*1000	5000	18,5/4000	BT50	12
LBV-2215	21601400750	2000*1400	6000	18,5/4000	BT50	12
LBV-2219	21601800750	2000*1700	7000	18,5/4000	BT50	12
LBV-3215	32001400750	3000*1400	9000	18,5/4000	BT50	12
LBV-3219	32001800750	3000*1700	10000	18,5/4000	BT50	12
LBV-3224	32002400750	3000*2200	12000	18,5/4000	BT50	12
LBV-4219	42001800750	4000*1700	12000	18,5/4000	BT50	12
LBV-4229	42003300750	4000*2500	14000	18,5/4000	BT50	12
LBV-5224	52002400750	5000*2200	18000	18,5/4000	BT50	10
LBV-5229	52003300750	5000*2500	18000	18,5/4000	BT50	10

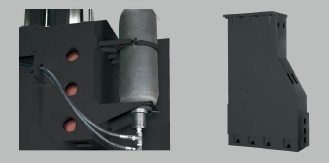

Все детали станины, включая портал, отлиты из серого чугуна, обеспечивающего прекрасные демпфирующие способности. В моделях, в которых расстояние между колоннами превышает 2500мм, используются усиленные колонны с утолщением у основания.

Гидравлический аккумулятор позволяет шпиндельной бабке более плавно двигаться вдоль оси Z (вверх/вниз).

	Шпиндель Частота вращения 10000/12000/15000 об/мин		Поворотный стол (4 ось) Непрерывно-управляемая 4 ось. Можно использовать совместно с задней бабкой.
	Магазин цепного типа с манипулятором (40/60/120 позиций) Имеет функцию предварительного выбора инструмента. Время смены от стружки до стружки - 13с.		Наклонно-поворотный стол (4 и 5 оси) При наличии такого стола, станок может управлять 4,5 координатами.
	Подвод охлаждения к кольцу вокруг шпинделя		Охлаждение через шпиндель Станок может комплектоваться насосом высокого давления (20бар) для подачи СОЖ через инструмент.
	Датчик измерения длины инструмента (контактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.		Датчик измерения длины инструмента (бесконтактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.
	Датчик измерения заготовки Может как измерять заготовку до обработки, чтобы определить расположение баз, так и после обработки, для контроля выполненных размеров.		PCMCIA переходник и CompactFlash карта Служат для переноса программ из компьютера на станок и обратно. Есть возможность запускать обработку напрямую с карты в режиме DNC.
	Система ЧПУ Siemens		Система ЧПУ Heidenhai
	Система ЧПУ Mitsubishi		Пульт дистанционного управления
	Маслоотделитель Дополнение к системе подачи СОЖ		Воздушный пистолет

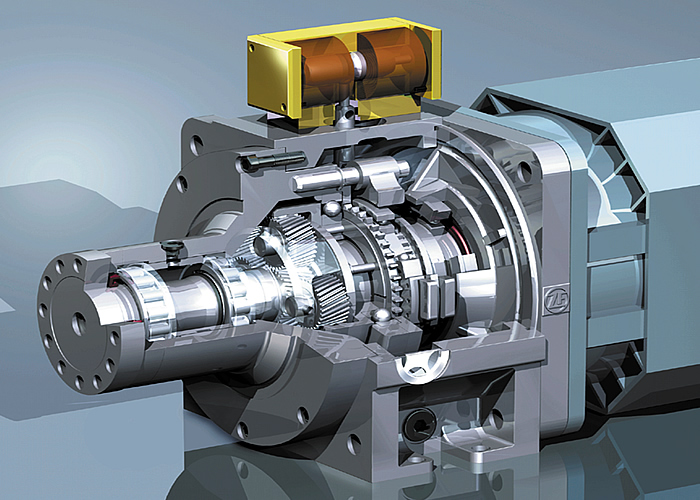

	Редуктор Увеличивает момент на шпинделе в области низких частот вращения шпинделя		Линейные оптические датчики Осуществляют обратную связь между подвижными элементами станка и ЧПУ. Служат для увеличения точности обработки и долговечности станка.

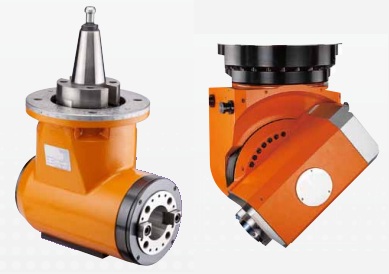

	Угловые головки Позволяют обрабатывать детали под углом к оси шпинделя.
