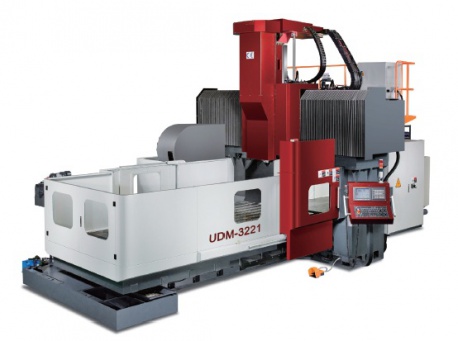

Портальный фрезерный станок Umill UDM

Фрезерные станки портальной компоновки используются для фрезерования уступов, плоскостей и криволинейных поверхностей, и, также, для обработки отверстий концевым и расточным инструментом. Дополнительные 4 и 5 управляемая ось позволяют обрабатывать корпусные детали за 1 установ с нескольких сторон.

Станки этой серии оснащены подвижным столом (ось X), двумя стойками, соединенными траверсой (порталом) и шпиндельной бабкой, которая может перемещаться в двух направлениях (оси Y и Z). На длинный стол удобно устанавливать тяжелые крупногабаритные детали и конструкции. При необходимости обрабатывать элементы, расположенные под углом к оси шпинделя, можно использовать различные угловые головки. Размер стола до 6000*3000мм.

Спецификация
Опции
Документация
Аксессуары

Модель	Ход по осям X/Y/Z, мм	Размер стола, мм	Нагрузка на стол, кг	Характеристики шпинделя, кВт/об/мин	Конус шпинделя	Скорость холостого хода, м/мин
UDM-2212	22001200760/1000/12000	2000*1100	3500	11/6000	BT50	20
UDM-3212	32001200760/1000/12000	3000*1100	4500	11/6000	BT50	20
UDM-2216	20001600800/1000/12000	2000*1400	6000	18,5/4000	BT50	12
UDM-3216	32001600800/1000/12000	3000*1400	9000	18,5/4000	BT50	12
UDM-4216	42001600800/1000/12000	4000*1400	10000	18,5/4000	BT50	12
UDM-2221	22002100800/1000/12000	2000*1800	8000	18,5/4000	BT50	12
UDM-3221	32002100800/1000/12000	3000*1800	10000	18,5/4000	BT50	12
UDM-4221	42002100800/1000/12000	4000*1800	12000	18,5/4000	BT50	12
UDM-5221	52002100800/1000/12000	5000*1800	15000	18,5/4000	BT50	12
UDM-3226	32002600800/1000/12000	3000*2200	12000	18,5/4000	BT50	12
UDM-4226	42002600800/1000/12000	4000*2200	14000	18,5/4000	BT50	12
UDM-5226	52002600800/1000/12000	5000*2200	18000	18,5/4000	BT50	12
UDM-4228	42003200800/1000/12000	4000*2500	16000	18,5/4000	BT50	10
UDM-5228	52003200800/1000/12000	5000*2500	20000	18,5/4000	BT50	10
UDM-6228	62003200800/1000/12000	6000*2500	24000	18,5/4000	BT50	10
UDM-4232	42003600800/1000/12000	4000*2900	16000	18,5/4000	BT50	10
UDM-5232	52003600800/1000/12000	5000*2900	20000	18,5/4000	BT50	10
UDM-6232	62003600800/1000/12000	6000*2900	24000	18,5/4000	BT50	10
UDM-7232	72003600800/1000/12000	6000*2900	24000	18,5/4000	BT50	10
UDM-4236	42004000800/1000/12000	4000*3000	16000	18,5/4000	BT50	10
UDM-5236	52004000800/1000/12000	5000*3000	20000	18,5/4000	BT50	10
UDM-6236	62004000800/1000/12000	6000*3000	24000	18,5/4000	BT50	10
UDM-7236	72004000800/1000/12000	7000*3000	24000	18,5/4000	BT50	10

	Шпиндель Частота вращения 10000/12000/15000 об/мин		Поворотный стол (4 ось) Непрерывно-управляемая 4 ось. Можно использовать совместно с задней бабкой.
	Магазин цепного типа с манипулятором (40/60/120 позиций) Имеет функцию предварительного выбора инструмента. Время смены от стружки до стружки - 13с.		Наклонно-поворотный стол (4 и 5 оси) При наличии такого стола, станок может управлять 4,5 координатами.
	Подвод охлаждения к кольцу вокруг шпинделя		Охлаждение через шпиндель Станок может комплектоваться насосом высокого давления (20бар) для подачи СОЖ через инструмент.
	Датчик измерения длины инструмента (контактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.		Датчик измерения длины инструмента (бесконтактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.
	Датчик измерения заготовки Может как измерять заготовку до обработки, чтобы определить расположение баз, так и после обработки, для контроля выполненных размеров.		PCMCIA переходник и CompactFlash карта Служат для переноса программ из компьютера на станок и обратно. Есть возможность запускать обработку напрямую с карты в режиме DNC.
	Система ЧПУ Siemens		Система ЧПУ Heidenhai
	Система ЧПУ Mitsubishi		Пульт дистанционного управления
	Маслоотделитель Дополнение к системе подачи СОЖ		Воздушный пистолет
	Редуктор Увеличивает момент на шпинделе в области низких частот вращения шпинделя		Линейные оптические датчики Осуществляют обратную связь между подвижными элементами станка и ЧПУ. Служат для увеличения точности обработки и долговечности станка.
	Угловые головки Позволяют обрабатывать детали под углом к оси шпинделя.
