Высокопроизводительные токарные и токарно-фрезерные станки с направляющими скольжения. Данный тип направляющих обеспечивает более высокую жесткость и позволяет производить непрерывное и прерывистое резания всех групп материалов. Особенно хорошо станки этой серии подходят для обработки труднообрабатываемых материалов, точения поковок и отливок. Диаметр обработки до 810мм.
| Наименование | Макс. диаметр точения, мм | Макс. длина точения, мм | Диаметр патрона, мм | Макс. диаметр прутковой заготовки, мм | Характеристика шпинделя, кВт/об/мин | Приводной инструмент, кВт/об/мин | Размер инструментов, мм |
|---|---|---|---|---|---|---|---|
| LTC-150 | 300 | 150 | 200 | 45 | 11/5000 | ||
| LTC-200 | 300 | 300 | 200 | 52 | 11/4500 | ||
| LTC-200L | 300 | 500 | 200 | 52 | 11/4500 | ||
| LTC-200M | 300 | 280 | 200 | 52 | 11/4500 | 2,2/5000 | |
| LTC-200LM | 300 | 500 | 200 | 52 | 11/4500 | 2,2/5000 | |
| LTC-20D | 380 | 500 | 200 | 65 | 15/4000 | 25*25/д40 | |
| LTC-20DM | 320 | 430 | 200 | 65 | 15/4000 | 3,7/6000 | 25*25/д40 |
| LTC-20i | 400 | 600 | 200 (250)* | 65 (77)* | 15 (18,5)*/4000 (3500)* | 20*20/д32 | |
| LTC-20iM | 370 | 550 | 200 (250)* | 65 (77)* | 15 (18,5)*/4000 (3500)* | 5,5/5000 | 20*20/д32 |
| LTC-25i/iL/iXXL/iLV | 450 | 760/1020/1520/ 2020) | 250 (300)* | 77 (85, 103)* | 18,5 (26)*/3500 (2500)* | 25*25/д40 | |
| LTC-25iM/iLM/iXXLM/iLVM | 285 | 745/1005/1520/2020 | 250 (300)* | 77 (85, 103)* | 18,5 (26)*/3500 (2500)* | 5,5/5000 | 25*25/д40 |
| LTC-30i/iL/iXL | 550 | 1000/1000/2000 | 300 | 103 | 22/2500 | 32*32/д50 | |
| LTC-35C/CL/CXL/CXXL /CLV | 600 | 1030/1530/2030/3006/4006 | 381 | 115 | 30/2000 | 32*32/д50 | |
| LTC-35M/LM/XLM/XXLM/LVM | 494 | 1030/1530/2030/3006/4006 | 381 | 115 | 30/2000 | 15/3000 | 32*32/д50 |
| LTC-35Y/LY/XLY/XXLY/LVY | 430 | 1030/1530/2030/3006/4006 | 381 | 115 | 30/2000 | 10/4000 | 25*25/д40 |
| LTC-50B/BL/BXL | 800 | 1006/2006/3006 | 381/457 | 117 | 37(41)/1500 | 32*32/д50 | |
| LTC-50C/CL/CXL | 800 | 1006/2006/3006 | 381/457 | 117 | 37(41)/1500 | 32*32/д50 | |
| LTC-50BXXL/CXXL | 800 | 4006 | 381/457 | 117 | 37(41)/1500 | ||
| LTC-50M/LM/XLM/ XXLM | 675/800 | 1006/2006/3006/4006 | 450 | 117 | 37(41)/1500 | 15/3000 | 32*32/д50 |
| LTC-50Y/LY/XLY/XXLY | 480 | 910/1910/2910/43910 | 450 | 117 | 37(41)/1500 | 6/3000 | 32*32/д50 |
| LTC-60CXL/CXXL | 810 | 5000/6000 | 533 | 117 | 37(41)/1500 | 32*32/д60 | |
| LTC-60XLM/XXLM | 675/800 | 5000/6000 | 533 | 117 | 37(41)/1500 | 15/3000 | 32*32/д60 |
| LTC-60XLM/XXLM | 640 | 1006/2006/3006/4006 | 533 | 117 | 37(41)/1500 | 10/4000 | 25*25/д50 |
* — опция
М — приводной инструмент и ось С
MY — приводной инструмент и ось

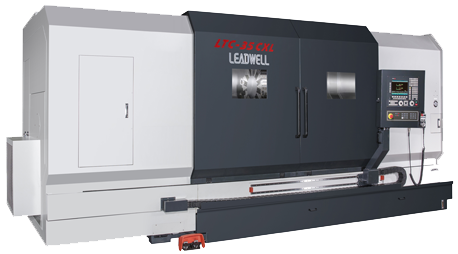

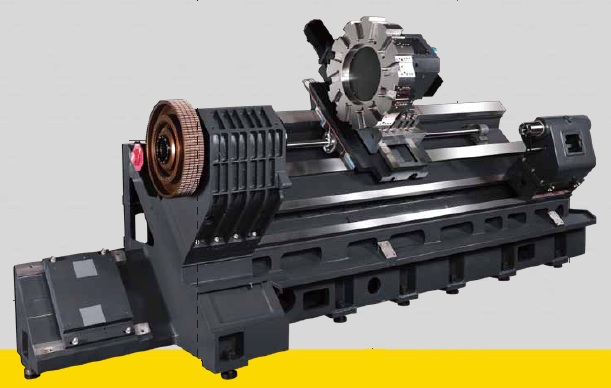

Токарные станки серии LТC имеют массивную чугунную наклонную станину. Широкие направляющие скольжения и шарико-винтовые пары увеличенного диаметра придают конструкции дополнительную жесткость.

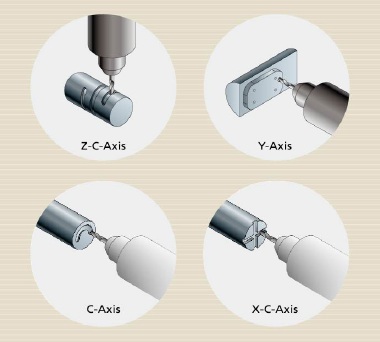

Станки, в названии которых присутствует буква "М", оснащены осью С и револьверной головкой с приводом. С их помощью можно осуществлять сверлильные и фрезерные операции, как в осевом, так и в радиальном направлении, относительно оси вращения заготовки.
Станки, в названии которых присутствует буква "S", оснащены противошпинделем. При его наличии возможно обработать деталь за 1 установ с двух сторон и, таким образом, уменьшить вспомогательное время.
Станки, в названии которых присутствует буква "Y", дополнительно к оси С, оснащены линейной управляемой осью, перпендикулярной осям X и Z. На таком станке можно сверлить и фрезеровать без существенных ограничений.

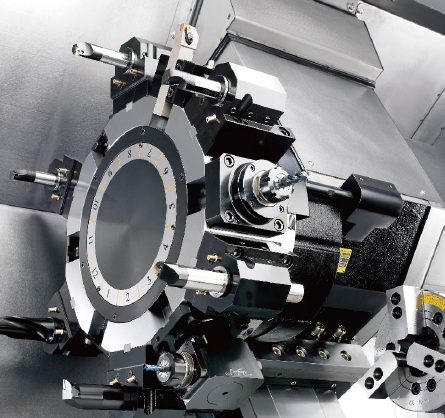

Станки с приводным инструментом могут быть оснащены револьверной головкой по стандарту BMT. Он имеет больший посадочный диаметр и большую опорную плоскость. Державки крепятся к головке с помощью 4х болтов.
|

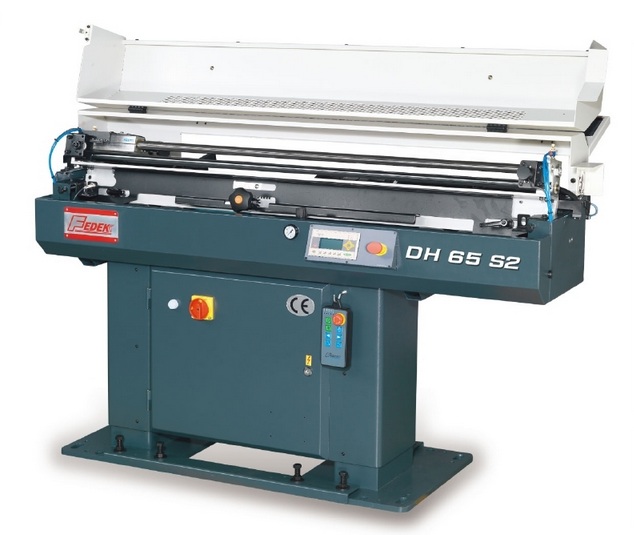

Барфидер Fedek DH-65SL Автомат для подачи прутка с диаметром от 5мм до 65мм и длиной от 1200мм до 1500мм. |
|

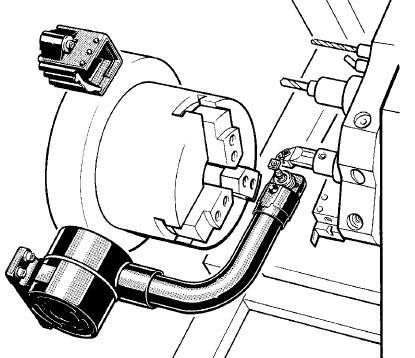

Датчик измерения длины и износа инструмента Renishaw HP Может устанавливаться рядом с главным шпинделем. |
|
Линейные оптические датчики Устанавливаются вдоль осей станка. Служат для обратной связи между конечным звеном и двигателем. |
|
Ловушка для обработанных деталей После отрезки деталь падает в ловушку, из которой ее может вынуть оператор. |
|

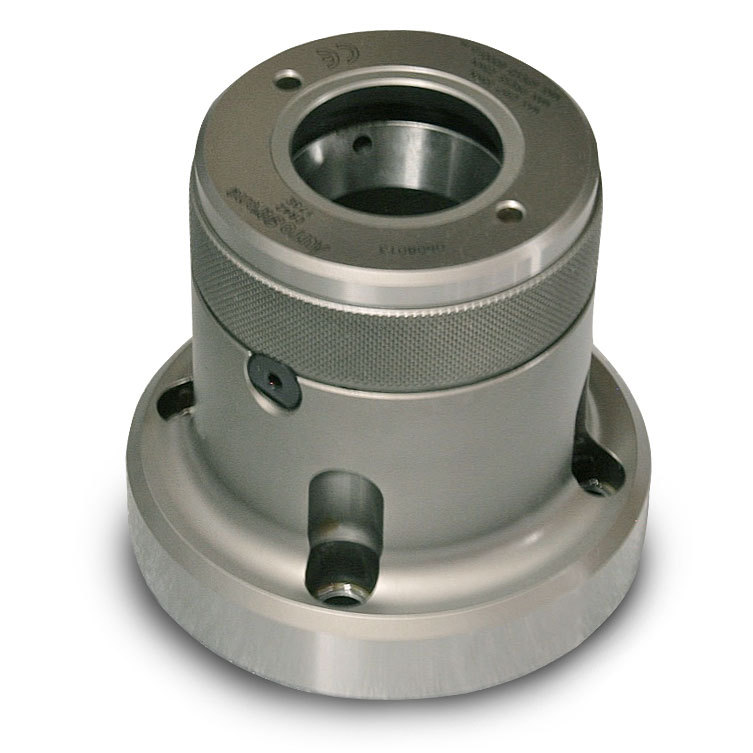

Цанговый патрон В цанговом патроне удобно обрабатывать детали небольшого диаметра. Кроме того, время смены цанг гораздо меньше времени смены кулачков на кулачковом патроне. |
|

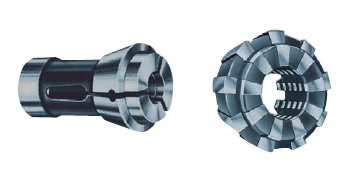

Комплект цанг Цанговый патрон можно укомплектовать резино-металлическими цангами с ходом 2мм и стальными чистовыми цангами с ходом 0,2мм. |
|

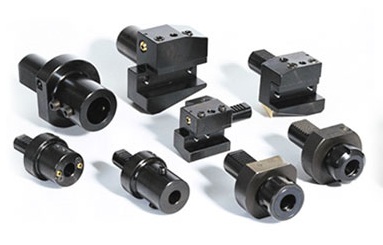

Комплект вспомогательного инструмента Если на станке установлена револьверная головка с креплением инструмента VDIили BMT, необходимы державки соответствующего стандарта. |
|

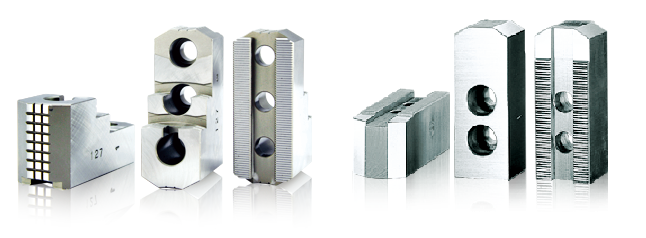

Наборы кулачков Кулачковые патроны могут оснащены закаленными и сырыми кулачками различной конфигурации.
|
