Токарные обрабатывающие центры с осью Y
Leadwell T/LTC
| Наименование | Макс. диаметр точения, мм | Макс. длина точения, мм | Диаметр патрона, мм | Макс. диаметр прутковой заготовки, мм | Характеристика шпинделя, кВт/об/мин | Приводной инструмент, кВт/об/мин |
|---|---|---|---|---|---|---|
| T-6MY | 390 BMT55 (380 VDI30) | 462 | 150 | 52 | 7,5/6000 | 3,7/5000 |
| T-6SMY | 390 BMT55 (380 VDI30) | 508 | 150 | 52 | 7,5/6000 | 3,7/5000 |

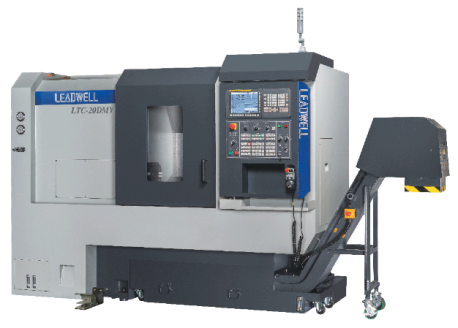

| LTC-20DMY | 320 BTM55 | 458 | 200 | 65 | 15/4000 | 3,7/6000 |
| LTC-25iMY | 430 BMT65 (420 VDI40) | 770 | 250 | 78 | 18,5/3500 | 5,5/5000 |
| LTC-25iSMY | 430 BMT65 (420 VDI40) | 770 | 250 | 78 | 18,5/3500 | 5,5/5000 |
* — опция
М — приводной инструмент и ось С
MY — приводной инструмент и ось
На токарных станках Leadwell ось Y может иметь ортогональную (T-6MY/SMY, LTC-25iMY/SMY) или наклонную (LTC-200DMY) компоновку. В первом случае, рабочая зона по Y не имеет мертвых зон, вторая схема имеет преимущества в жесткости.

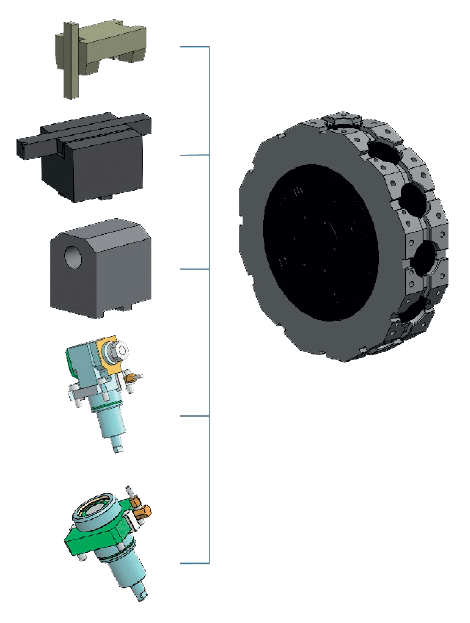

Револьверные головки на станках с осью Y выполнены по стандарту ВМТ - базирование державки на центральное отверстие, плоскость и 4 шпонки. Такое крепление дает возможность работать с повышенными режимами резания.
|

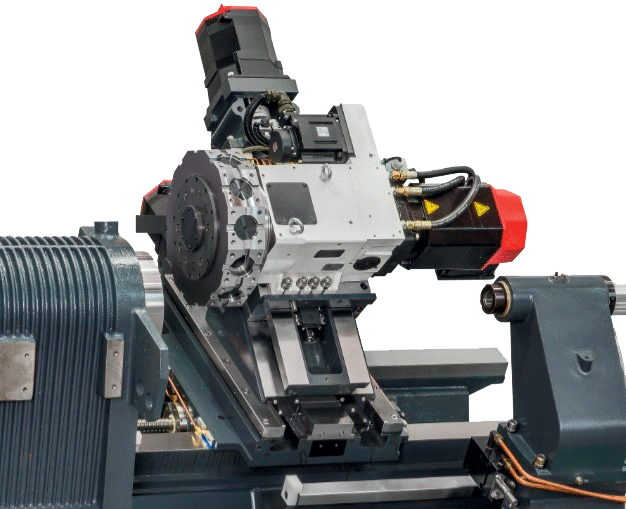

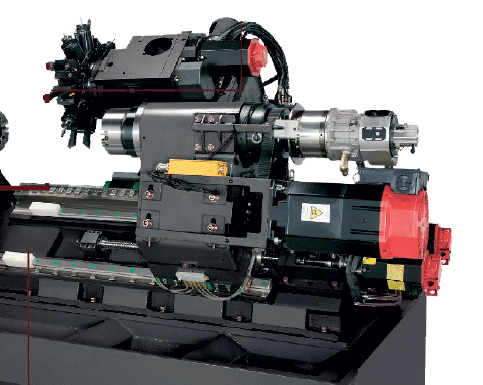

Ортогональная компоновка оси Y Наклонная компоновка оси Y |

|
|

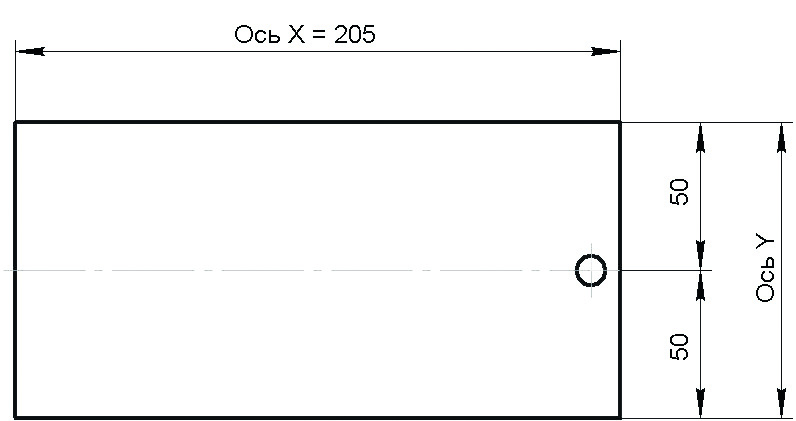

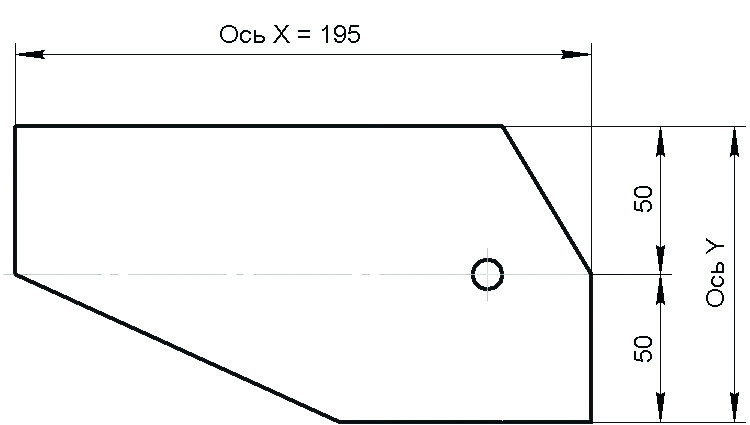

Рабочая зона станка T-6SMY Рабочая зона станка LTC-200DMY |
  |
Револьверные головки на станках с осью Y выполнены по стандарту ВМТ - базирование державки на центральное отверстие, плоскость и 4 шпонки. Такое крепление дает возможность работать с повышенными режимами резания.
