Токарный станок с ЧПУ Leadwell T

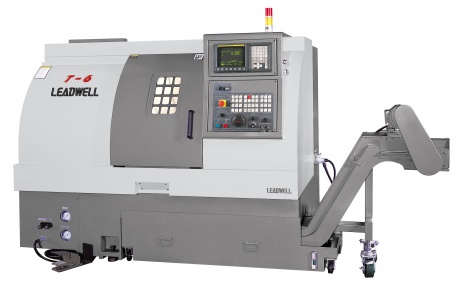

Токарный станок с ЧПУ Leadwell T

Многофункциональные токарные станки с наклонной станиной и направляющими качения. Подходят для обработки широкой номенклатуры материалов. Диаметр точения до 450 мм.

Спецификация
Особенности
Опции
Документация
Аксессуары

Наименование	Макс. диаметр точения, мм	Макс. длина точения, мм	Диаметр патрона, мм	Макс. диаметр прутковой заготовки, мм	Характеристика шпинделя, кВт/об/мин	Приводной инструмент, кВт/об/мин	Размер инструментов, мм
T-5i	300	150	150	45	7.5/6000
T-5iM	200	150	150	41	7.5/4000	3/4000
T-6i	300	300	200	45	11/5000
T-6iL	300	500	200	45	11/5000
T-6A	380		150 (200)*	51	15/6000		20*20/д32
T-6AM	260	410	150 (200)*	51	15/6000	3,7/6000	20*20/д32
T-7A	380	440	200 (250)*	65	15/4000		25*25/д40
T-7AM	320	410	200 (250)*	65	15/4000	3,7/6000	25*25/д40
T-7i	420	520	200	66	15/4500		25*25/д40
T-7iM	350	500	200	66	15/4500	3,7/6000	20*20/д32
T-7iS	340	480	200	66	15/4500		25*25/д40
T-7iSM	350	480	200	66	15/4500	3,7/6000	25*25/д40
T-8A	450	760	200 (250)*	65	15/4500		25*25/д40
T-8AL	450	1020	200 (250)*	65	15/4500		25*25/д40
T-8	450	760	250 (300)*	77	18,5/3500		25*25/д40
T-8M	285	745	250 (300)*	77	18,5/3500	5,5/3000	25*25/д40
T-8S	400	620	250 (300)*	77	18,5/3500		25*25/д40
T-8SM	370	500	250 (300)*	77	18,5/3500	5,5/3000	25*25/д40
T-8XL	450	1020	250 (300)*	77	18,5/3500		25*25/д40
T-8XLM	285	1005	250 (300)*	77	18,5/3500	5,5/3000	25*25/д40

* — опция
М — приводной инструмент и ось С
MY — приводной инструмент и ось

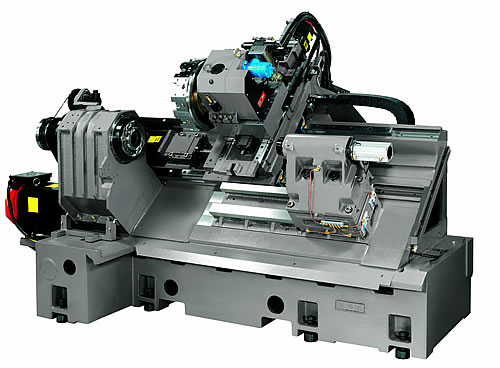

Токарные станки серии Т имеют наклонную станину, чтобы стружка могла свободно падать вниз на конвейер и удаляться из рабочей зоны. Кроме того, оператору легче обслуживать станок такой конструкции, т.к. облегчен доступ ко всем необходимым узлам.

Станки, в названии которых присутствует буква "М", оснащены осью С и револьверной головкой с приводом. С их помощью можно осуществлять сверлильные и фрезерные операции, как в осевом, так и в радиальном направлении, относительно оси вращения заготовки.

Станки, в названии которых присутствует буква "S", оснащены противошпинделем. При его наличии возможно обработать деталь за 1 установ с двух сторон и, таким образом, уменьшить вспомогательное время.

Станки, в названии которых присутствует буква "Y", дополнительно к оси С, оснащены линейной управляемой осью, перпендикулярной осям X и Z. На таком станке можно сверлить и фрезеровать без существенных ограничений.

	Барфидер Fedek DH-65SL Автомат для подачи прутка с диаметром от 5мм до 65мм и длиной от 1200мм до 1500мм.
	Датчик измерения длины и износа инструмента Renishaw HP Может устанавливаться рядом с главным шпинделем.
	Линейные оптические датчики Устанавливаются вдоль осей станка. Служат для обратной связи между конечным звеном и двигателем.
	Ловушка для обработанных деталей После отрезки деталь падает в ловушку, из которой ее может вынуть оператор.
	Цанговый патрон В цанговом патроне удобно обрабатывать детали небольшого диаметра. Кроме того, время смены цанг гораздо меньше времени смены кулачков на кулачковом патроне.
	Комплект цанг Цанговый патрон можно укомплектовать резино-металлическими цангами с ходом 2мм и стальными чистовыми цангами с ходом 0,2мм.
	Комплект вспомогательного инструмента Если на станке установлена револьверная головка с креплением инструмента VDIили BMT, необходимы державки соответствующего стандарта.
	Наборы кулачков Кулачковые патроны могут оснащены закаленными и сырыми кулачками различной конфигурации.
