Универсальные токарные станки Jessey служат для единичного и мелкосерийного производства деталей.
В шпиндельной бабке установлена 8 или 16 ступенчатая коробка скоростей. При необходимости, для бесступенчатого переключения частот вращения шпинделя, может быть установлен двигатель с инвертером.
Станина отлита из чугуна. По согласованию, может поставляться с выемкой и без нее.
В стандартную комплектацию входит 4 позиционный резцедержатель и задняя бабка с ручной пинолью.
| Модель | Диаметр над станиной, мм | Диаметр над суппортом, мм | Расстояние между центрами, мм | Поперечное перемещение суппорта, мм | Конус шпинделя/ отверстие в шпинделе, мм | Характеристики шпинделя, об/мин / кВт |
|---|---|---|---|---|---|---|
| Prince 1330/1340 | 330 | 190 | 750/1000 | 190 | D1-4 / 35 | 105-2000 / 2.25 |
| Studturn 1430/1440/1460 | 360 | 215 | 750/1000/1500 | 210 | D1-5 / 42 | 70-2000 / 3.75 |
| Champion 1530/1540/1550 | 390 | 240 | 750/1000/1250 | 230 | D1-6 / 54 | 25-2000 / 5.5 |
| Major 1840/1860/1880/18100/18120 | 460 | 290 | 1000/1500/2000/2500/3000 | 265 | D1-8 / 80 | 20-1600 / 7.5 |
| Major 2040/2060/2080/20100/20120 | 510 | 340 | 1000/1500/2000/2500/3000 | 265 | D1-8 / 80 | 20-1600 / 7.5 |
| Major 2240/2260/2280/22100/22120 | 560 | 390 | 1000/1500/2000/2500/3000 | 265 | D1-8 / 80 | 20-1600 / 7.5 |
| General 2660/2680/26120/26160 | 660 | 460 | 1500/2000/3000/4000 | 330 | D1-11 / 105 | 10-1395 / 11.25 |
| General 3060/3080/30120/30160 | 760 | 560 | 1500/2000/3000/4000 | 380 | D1-11 / 105 | 10-1395 / 11.25 |
 |
Полная кабинетная защита и частичная защита патрона | |
 |

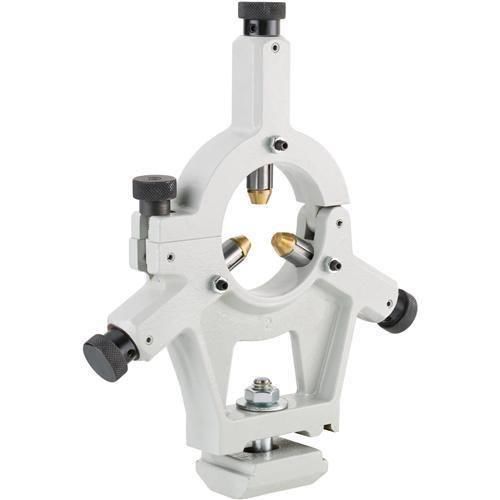

Закрытый неподвижный и открытый подвижный люнеты | |
|
Линейные оптические датчики и устройство индикации Устанавливаются вдоль осей станка. Служат для обратной связи между конечным звеном и двигателем. |
|
 |

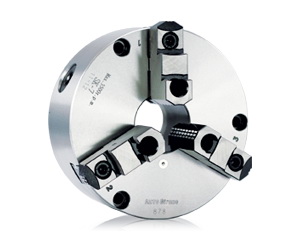

Трекулачковый и четырехкулачковый патроны |
|
 |
Цанговый патрон В цанговом патроне удобно обрабатывать детали небольшого диаметра. Кроме того, время смены цанг гораздо меньше времени смены кулачков на кулачковом патроне. |
|
|
Комплект цанг Цанговый патрон можно укомплектовать резино-металлическими цангами с ходом 2мм и стальными чистовыми цангами с ходом 0,2мм. |
|
 |
Наборы кулачков Кулачковые патроны могут оснащены закаленными и сырыми кулачками различной конфигурации. |
|
|

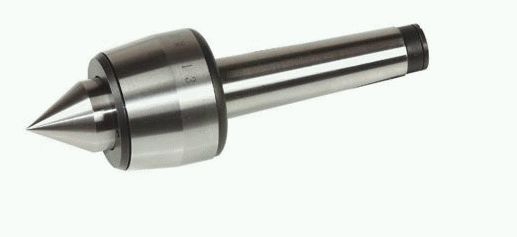

Задний вращающийся и неподвижный центры |
