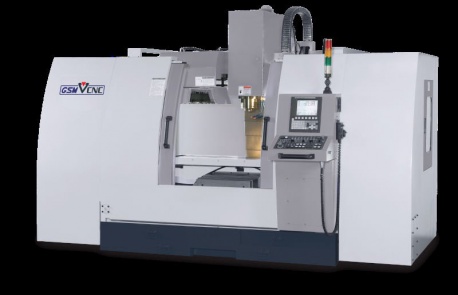

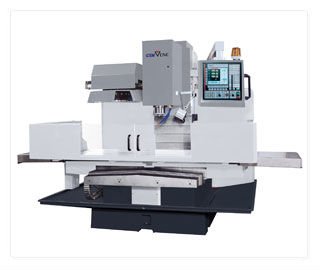

Вертикально-фрезерный станок GSM









									GSM





					Вертикально-фрезерные станки используются для фрезерования уступов, плоскостей и криволинейных поверхностей, и, также, для обработки отверстий концевым и расточным инструментом. Дополнительные 4ая и 5ая управляемые оси позволяют обрабатывать корпусные детали за 1 установ с нескольких сторон.



Станки компании GSM имеют упрощенную конструкцию. Существуют исполнения без кожухов и магазина.

























				Модель				Ход по осям X/Y/Z, мм				Размер стола, мм				Нагрузка на стол, кг				Характеристики шпинделя, кВт/об/мин				Конус шпинделя				Скорость холостого хода, м/мин



                        GSM-800                        800*400*450                        1270*355                        500                        7,5/8000                        BT40                        10

                        GSM-1000                        1000*500*520                        1370*406                        600                        10/8000                        BT40                        10

                        GSM-1300                        1300*635*620                        1600*420                        800                        10/8000                        BT40                        10

                        GSM-1500                        1500*650*620                        1800*450                        1000                        10/8000                        BT40                        10

                        GSM-1500L                        1500*850*710                        1850*610                        1500                        15/8000                        BT40                        10

                        GSM-1700                        1700*850*710                        1830*760                        1500                        15/8000                        BT40                        10

                        GSM-2000                        2000*850*710                        2185*815                        1800                        15/8000                        BT40                        10

                        GSM-2500                        2500*850*710                        2750*815                        2000                        20/6000                        BT40                        10

                        GSM-3000                        3000*900*750                        3200*815                        2200                        20/6000                        BT50                        10












Буква S в конце наименования станка обозначает наличие только частичного ограждения рабочей зоны, установленного на столе. Буква F обозначает полное ограждение.


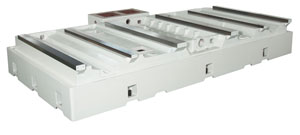

На моделях с длиной стола от 2м до 3м станки имеют 4 или 6 направляющих скольжения вдоль оси Y.

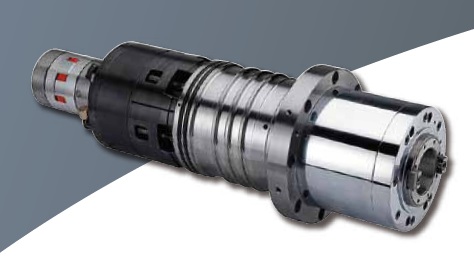

		 Шпиндель



		 Частота вращения 10000/12000/15000 об/мин

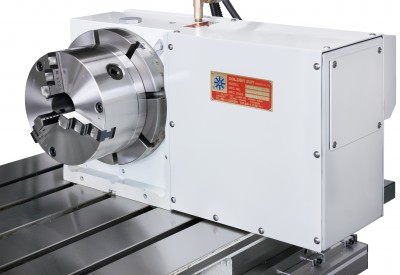

		 Поворотный стол (4 ось)



		 Непрерывно-управляемая 4 ось. Можно использовать совместно с задней бабкой.










		 Магазин с манипулятором (ARM)



		 Имеет функцию предварительного выбора инструмента. Время смены от стружки до стружки - 4с.

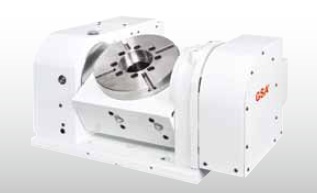

		 Наклонно-поворотный стол (4 и 5 оси)



		 При наличии такого стола, станок может управлять 4,5 координатами.










		 Подвод охлаждения к кольцу вокруг шпинделя





		 Охлаждение через шпиндель



		 Станок может комплектоваться насосом высокого давления (20бар) для подачи СОЖ через инструмент.

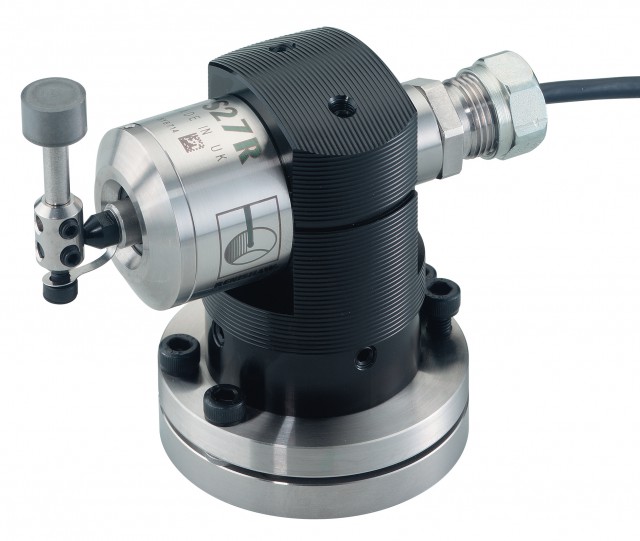

		 Датчик измерения длины инструмента (контактный)



		 Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.

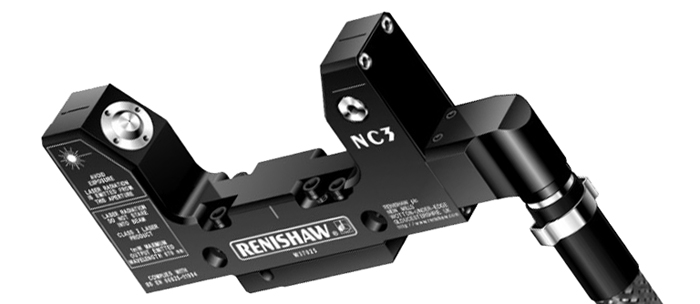

		 Датчик измерения длины инструмента (бесконтактный)



		 Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.

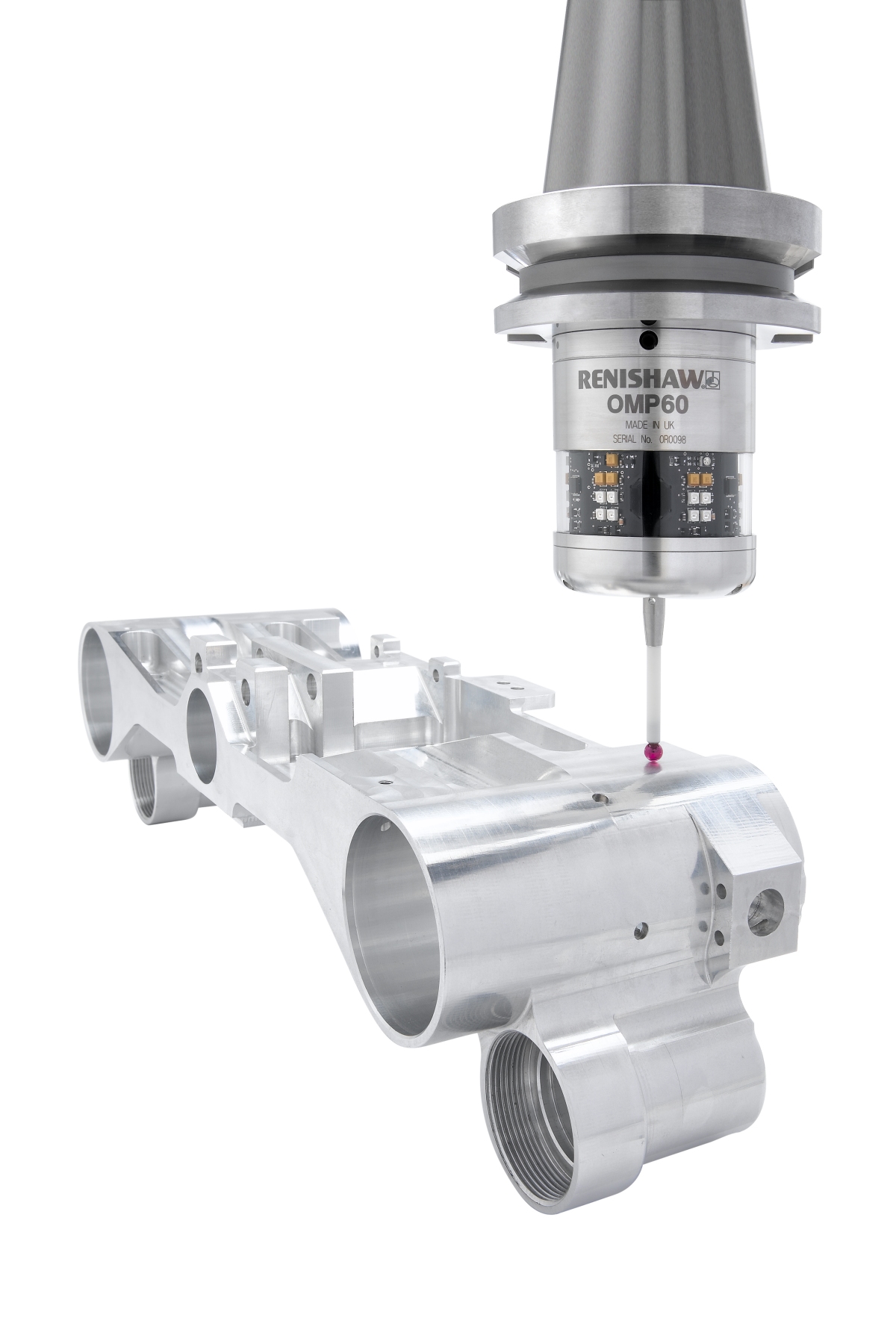

		 Датчик измерения заготовки



		 Может как измерять заготовку до обработки, чтобы определить расположение баз, так и после обработки, для контроля выполненных размеров.






		 PCMCIA переходник и CompactFlash карта



		 Служат для переноса программ из компьютера на станок и обратно. Есть возможность запускать обработку напрямую с карты в режиме DNC.

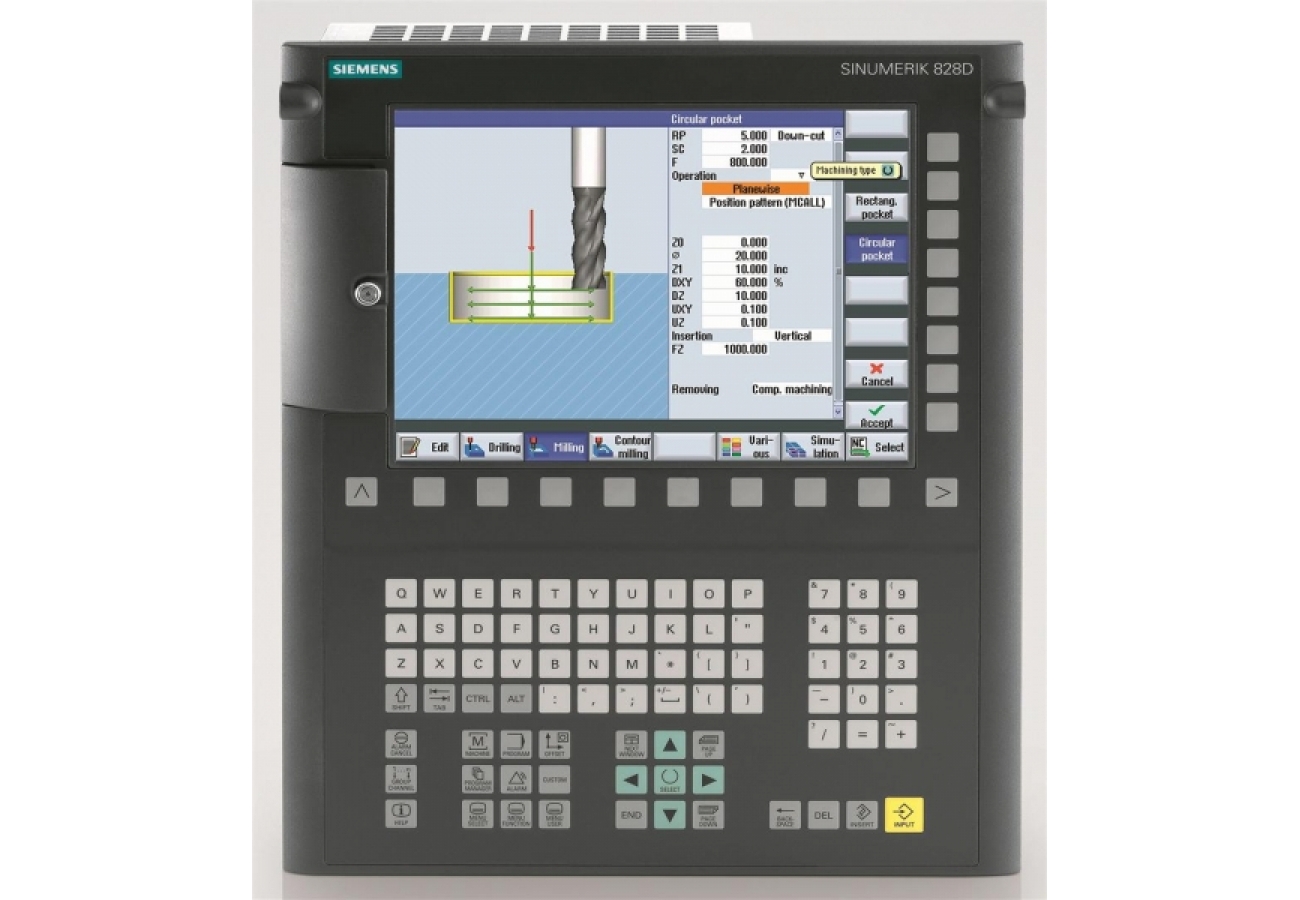

		 Система ЧПУ Siemens






		 Система ЧПУ Heidenhai

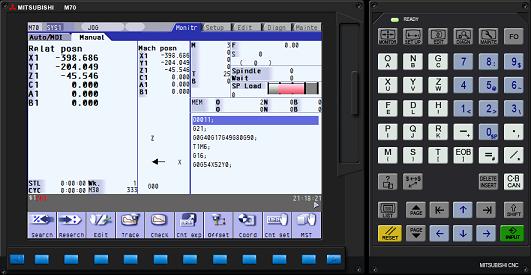

		 Система ЧПУ Mitsubishi






		 Пульт дистанционного управления

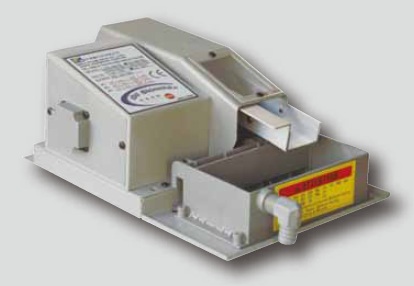

		 Маслоотделитель



		 Дополнение к системе подачи СОЖ

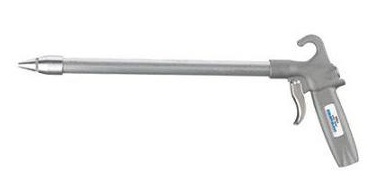

		 Воздушный пистолет

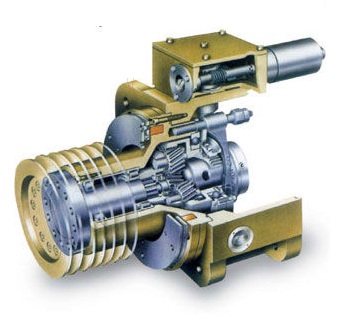

		 Редуктор



		 Увеличивает момент на шпинделе в области низких частот вращения шпинделя

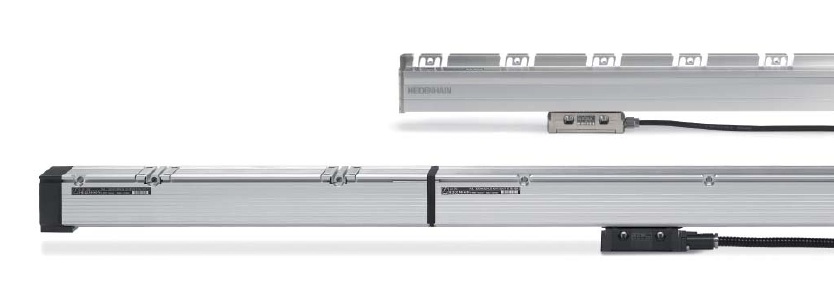

		 Линейные оптические датчики



		 Осуществляют обратную связь между подвижными элементами станка и ЧПУ. Служат для увеличения точности обработки и долговечности станка.
