Вертикально-фрезерный станок Leadwell V-iT

Вертикально-фрезерный станок Leadwell V-iT

Вертикально-фрезерные станки используются для фрезерования уступов, плоскостей и криволинейных поверхностей, и, также, для обработки отверстий концевым и расточным инструментом. Дополнительные 4ая и 5ая управляемые оси позволяют снизить количество установов и повысить точность обработки.

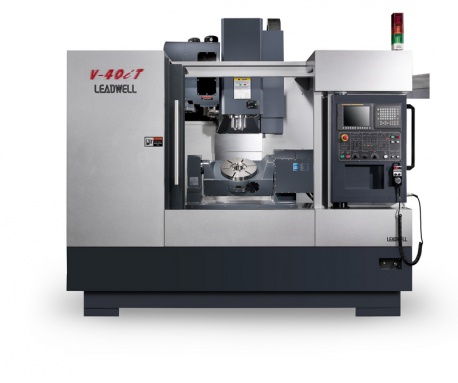

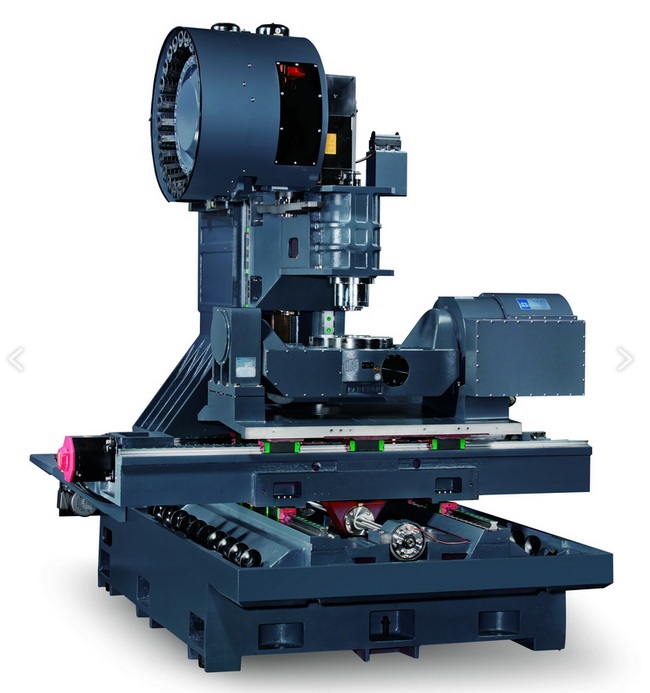

Серия станков V-iT компании Leadwell - это вертикально-фрезерные станки со встроенным наклонно-поворотным столом диаметром до 630мм. Наиболее хорошо подходят для обработки с нескольких сторон корпусных деталей за 1 установ.

Спецификация
Особенности
Опции
Документация
Аксессуары

Модель	Ход по осям X/Y/Z, мм	Размер стола, мм	Нагрузка на стол, кг	Характеристики шпинделя, кВт/об/мин	Конус шпинделя	Скорость холостого хода, м/мин
V-20iT	510410383	д210	75/50	15/10000	BT40	36
V-30iT	800460387	д205	35/25	11/10000	ВТ40	48
V-40iT	846635488	д350	200/100	18,5/10000	BT40	36
V-42iT	1000510337	д220	100/75	15/10000	ВТ40	48
V-60iT	1270760680	д630	200/150	26/10000	BT40	30

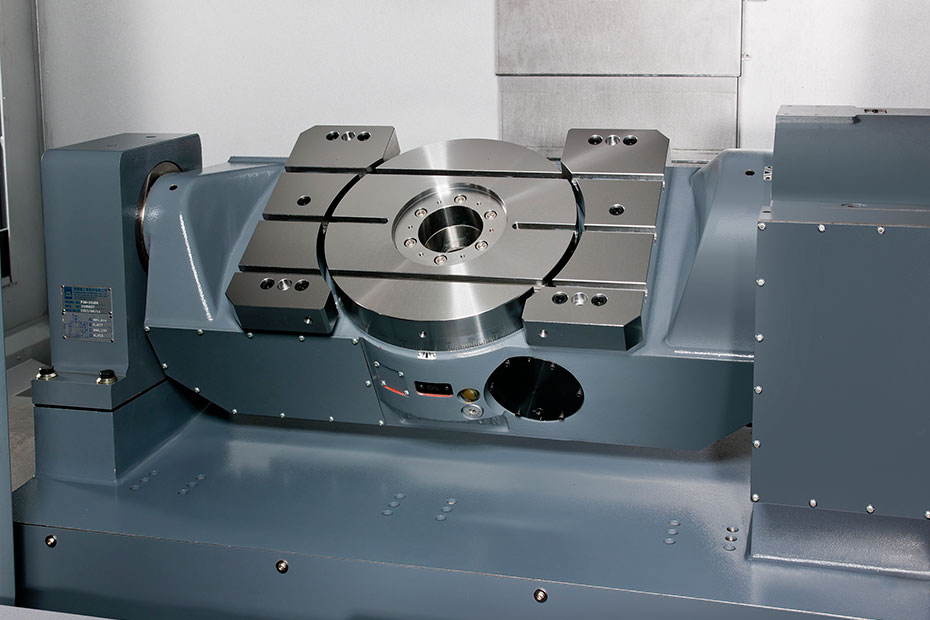

Наклонно-поворотный стол станка установлен непосредственно на направляющие, что дает преимущество по высоте рабочей зоны. Стол имеет 2 опоры.

В квадрантах "на оператора" стол может наклоняться на 130 градусов. В квадрантах "от оператора" - на 30 градусов.

	Магазин с манипулятором (ARM) Имеет функцию предварительного выбора инструмента. Время смены от стружки до стружки - 4с.		Шпиндель Частота вращения 10000/12000/15000 об/мин
	Подвод охлаждения к кольцу вокруг шпинделя		Охлаждение через шпиндель Станок может комплектоваться насосом высокого давления (20бар) для подачи СОЖ через инструмент.
	Датчик измерения длины инструмента (контактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.		Датчик измерения длины инструмента (бесконтактный) Измеряет длину, диаметр и износ инструмента. Может работать в полностью автоматическом режиме.
	Датчик измерения заготовки Может как измерять заготовку до обработки, чтобы определить расположение баз, так и после обработки, для контроля выполненных размеров.		PCMCIA переходник и CompactFlash карта Служат для переноса программ из компьютера на станок и обратно. Есть возможность запускать обработку напрямую с карты в режиме DNC.
	Система ЧПУ Siemens		Система ЧПУ Heidenhai
	Система ЧПУ Mitsubishi		Пульт дистанционного управления
	Маслоотделитель Дополнение к системе подачи СОЖ		Воздушный пистолет
	Редуктор Увеличивает момент на шпинделе в области низких частот вращения шпинделя		Линейные оптические датчики Осуществляют обратную связь между подвижными элементами станка и ЧПУ. Служат для увеличения точности обработки и долговечности станка.
